5320-1609510-40 Пневмогидравлический усилитель
/ КамАЗ 53229 (Евро 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

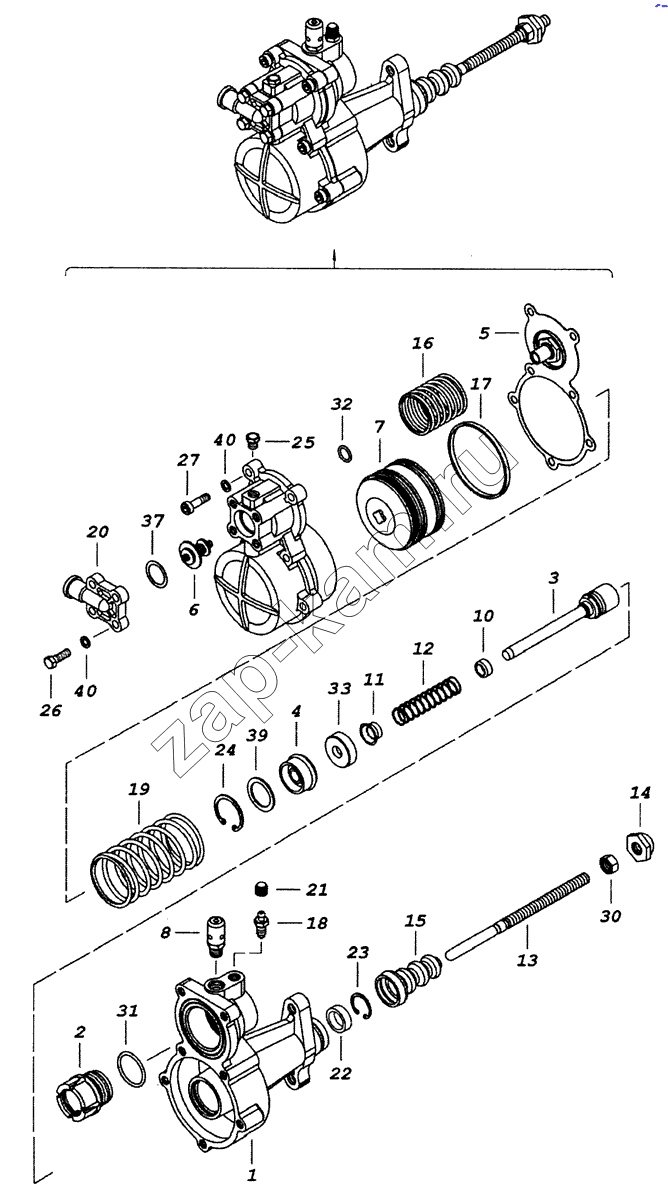

Схема/чертеж: 5320-1609510-40 Пневмогидравлический усилитель / КамАЗ 53229 (Евро 2)
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
30
31
32
33
37
39
40
40
Поз. Артикул Название детали Кол-во Цена
1 5320-1609516 Корпус пневмогидравлического усилителя задний в сборе 1; -
2 5320-1609534 Поршень следящий редуктора в сборе 1; -
3 5320-1609552 Поршень выключения сцепления в сборе 1; -
4 5320-1609556 Уплотнение поршня выключения сцепления в сборе 1; -
5 5320-1609570 Диафрагма ПГУ в сборе 1; -
6 5320-1609578 Клапан пневмогидравлического усилителя в сборе 1; -
7 5320-1609592 Поршень пневматический в сборе 1; -
8 15.1772370 Сапун с клапаном в сборе 1; -
9 5320-1609515 Корпус пневмогидравлического усилителя передний 1; -
10 5320-1609561 Втулка пружины упорная 1; -
11 5320-1609563 Втулка распорная уплотнения поршня выключения сцепления 1; -
12 5350-1609565 Пружина распорная 1; -
13 5320-1609567 Толкатель поршня выключения сцепления 1; -
14 5320-1609568 Гайка сферическая толкателя 1; -
15 5320-1609569 Чехол защитный 1; -
16 5320-1609573 Пружина диафрагмы 1; -
17 5320-1609598 Кольцо опорное 2; -
18 5320-3401371 Клапан перепускной 1; -
19 5320-1609601 Пружина пневматического поршня 1; -
20 5320-1609611 Крышка подвода воздуха 1; -
21 5320-3401377 Колпачок клапана 1; -
22 53205-1609521 Проставка ограничительная 1; -
23 862810-П Кольцо стопорное 1; -
24 862813-П2 Кольцо упорное 1; -
25 864341 Пробка КГ 1/8" 1; -
26 1/60436/21 Болт М8-6gх25 4; -
27 870353 Винт М8-6gх35 7; -
30 1/61015/11 Гайка М12х1,25-6Н 1; -
31 864226 Кольцо уплотнительное 1; -
32 864236 Кольцо уплотнительное 1; -
33 864146-01 Манжета 13х38 1; -
37 1/02458/50 Прокладка регулировочная 24,3х32х0,5 4; -
39 8622528-П29 Шайба 3x40 1; -
40 1/05166/77 Шайба 8 пружинная 11; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
