53229-5614200 Установка шумоизоляционного экрана
/ КамАЗ 53229 (Евро 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

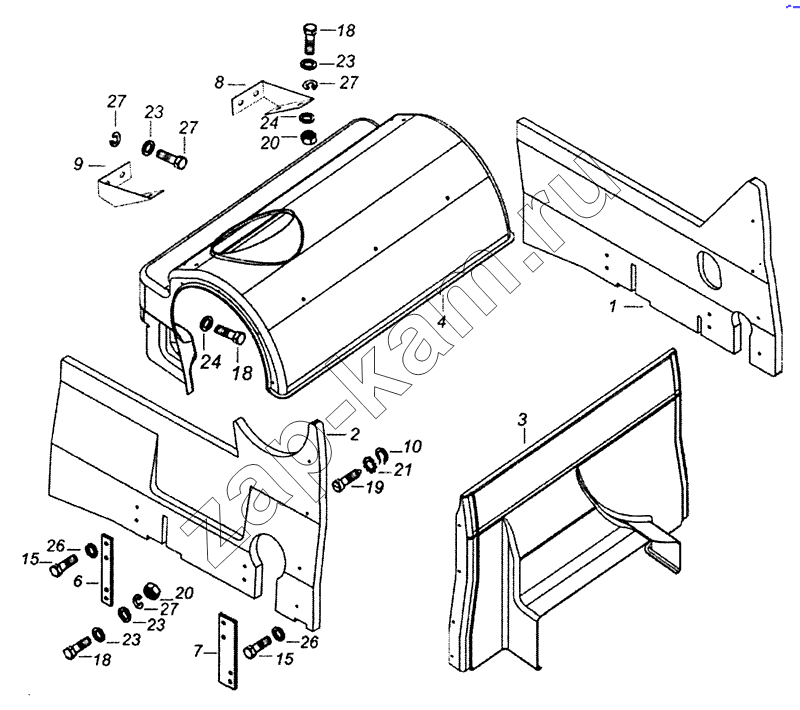

Схема/чертеж: 53229-5614200 Установка шумоизоляционного экрана / КамАЗ 53229 (Евро 2)
1
2
3
4
6
7
8
9
10
15
15
18
18
18
19
20
20
21
23
23
23
23
24
24
26
26
27
27
27
27
Поз. Артикул Название детали Кол-во Цена
1 53229-5614214 Панель защитного экрана правая 1; -
2 53229-5614217 Панель защитного экрана левая 1; -
3 53229-5614220 Панель защитного экрана задняя 1; -
4 53229-5614330 Панель защитного экрана верхняя 1; -
6 55111-5614231 Пластина 2; -
7 53229-5614232 Пластина задняя 2; -
8 55111-5614342 Кронштейн крепления экрана верхний правый 1; -
9 55111-5614343 Кронштейн крепления экрана верхний левый 1; -
10 53229-5614240 Скоба для винтов самонарезающих 8; -
15 1/09024/21 Болт М6-6gх20 8; -
17 1/60434/21 Болт М8-6gх20 4; -
18 1/60436/21 Болт М8-6gх25 15; -
19 1/76711/01 Винт самонарезающий 4,9х12,7 8; -
20 1/61023/11 Гайка М8-6Н низкая 12; -
21 1/26011/71 Шайба волнистая 5 8; -
23 1/05196/01 Шайба плоская 8х17 20; -
24 1/26420/01 Шайба плоская 8,45х25х1,5 11; -
26 1/05164/73 Шайба 6 пружинная 8; -
27 1/05166/77 Шайба 8 пружинная 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
