54115-1300023-10 Установка радиатора
/ КамАЗ 53229 (Евро 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

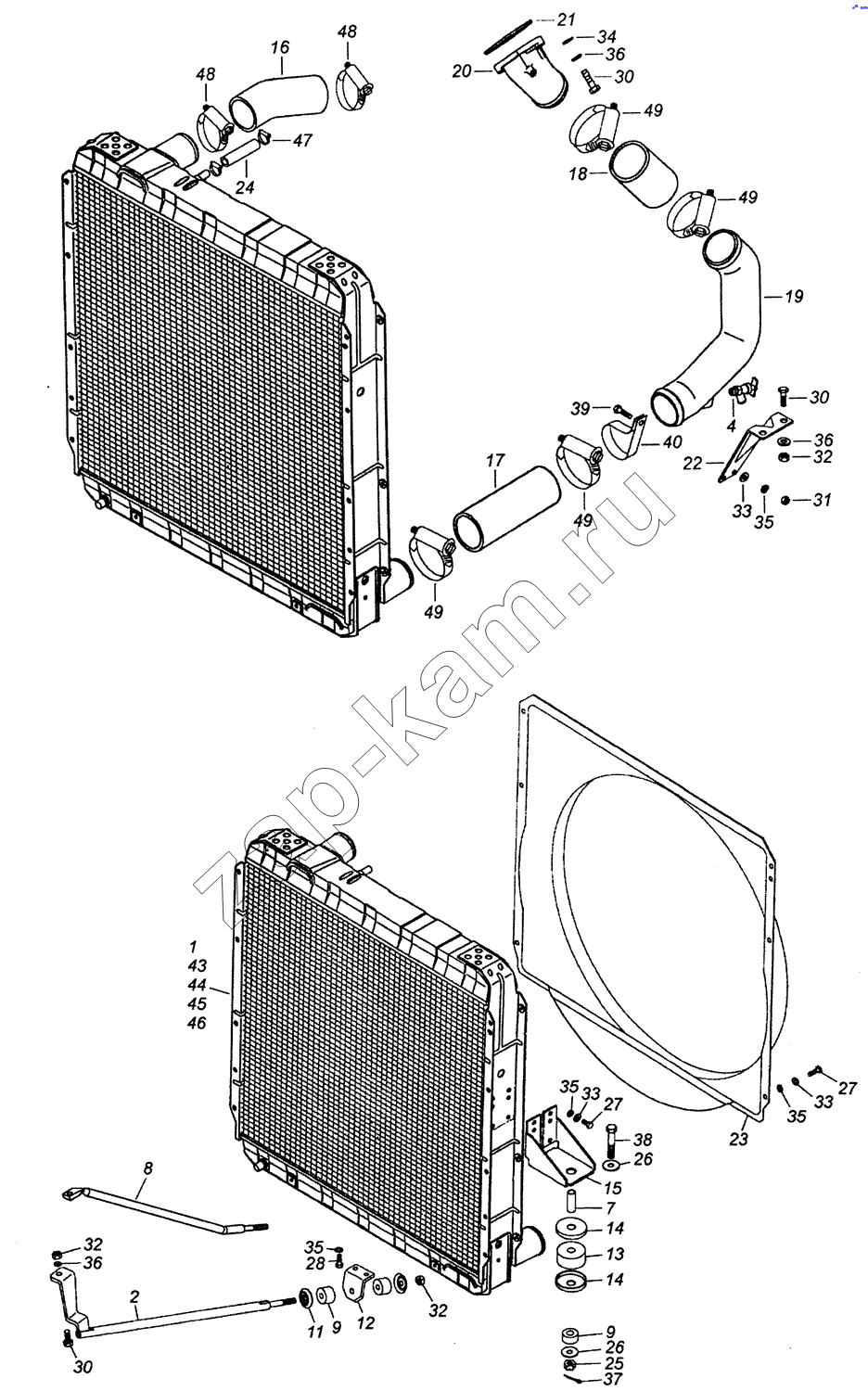

Схема/чертеж: 54115-1300023-10 Установка радиатора / КамАЗ 53229 (Евро 2)
1
2
4
7
8
9
9
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
30
30
30
31
32
32
32
33
33
33
34
35
35
35
35
36
36
36
37
38
39
40
43
44
45
46
47
48
48
49
49
49
49
Поз. Артикул Название детали Кол-во Цена
65115-1300023 65115-1300023 Установка радиатора 1; -
54115-1300023-10 54115-1300023-10 Установка радиатора 1; -
1 54115-1301010-10 Радиатор в сборе 1; по запросу - 53 360 ₽
2 54115-1302034 Тяга крепления радиатора 1; -
3 54115-1309010-20 Кожух вентилятора 1; -
4 5320-8105010-01 Кран сливной в сборе 1; -
7 5320-1302031 Втулка распорная 2; -
8 65115-1302034 Тяга крепления радиатора 1; -
9 5320-1302037 Подушка крепления радиатора 4; 30 ₽
10 65115-1302037 Втулка распорная тяги 1; -
11 5320-1302038 Чашка буфера тяги 2; -
12 54115-1302047-10 Кронштейн 1; -
13 5320-1302060 Подушка подвески радиатора 2; -
14 5320-1302062 Чашка подвески радиатора 4; -
15 54115-1302077-10 Кронштейн подвески радиатора 2; -
16 5320-1303010 Рукав 1; -
17 54115-1303026 Рукав 1; -
18 5320-1303027 Рукав 1; -
19 5320-1303028 Колено подводящего патрубка водяного трубопровода 1; -
20 54115-1303058-10 Патрубок подводящий водяного трубопровода 1; -
21 5320-1303063 Прокладка подводящего патрубка 1; -
22 54115-1303079-01 Кронштейн крепления колена подводящего трубопровода 1; -
23 54115-1309015-10 Уплотнитель кожуха вентилятора 1; -
24 5320-1311063-01 Рукав от радиатора к бачку 1; -
25 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 2; -
26 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
27 1/60432/21 Болт М8-6gх16 14; -
28 1/60434/21 Болт М8-6gх20 2; -
30 1/13069/21 Болт М10х1,25-6gх30 5; -
31 1/61008/11 Гайка М8х1,25-6Н 1; -
32 1/21647/11 Гайка М10х1,25-6Н 4; -
33 1/05196/01 Шайба плоская 8х17 14; -
34 1/26386/01 Шайба плоская 10,6х18х2 2; -
35 1/05166/77 Шайба 8 пружинная 18; -
36 1/05168/77 Шайба 10 пружинная 5; -
37 1/07336/01 Шплинт 3х25 2; -
38 853032 Болт М12х1,25-6gх65 2; -
39 853062 Болт М8-6gх45 1; -
40 853897 Хомут 75 1; -
43 146.1301010-10 Радиатор ТУ 4591-042-002321 82-1997 1; -
44 146.1301010-11 Радиатор ТУ 4591-042-00232182-1997 1; -
45 12.1301010-20 Радиатор 1; -
46 45104130101000 Радиатор 1; -
47 45104998010190 Хомут ТОRRО 16-27/12-С7W1 2; -
48 45104998010590 Хомут ТОRRО 60-80/12-С7W1 2; -
49 45101998010690 Хомут TORRO 70-90/12-C7W1 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
