100-3537110 Кран пневматический в сборе
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

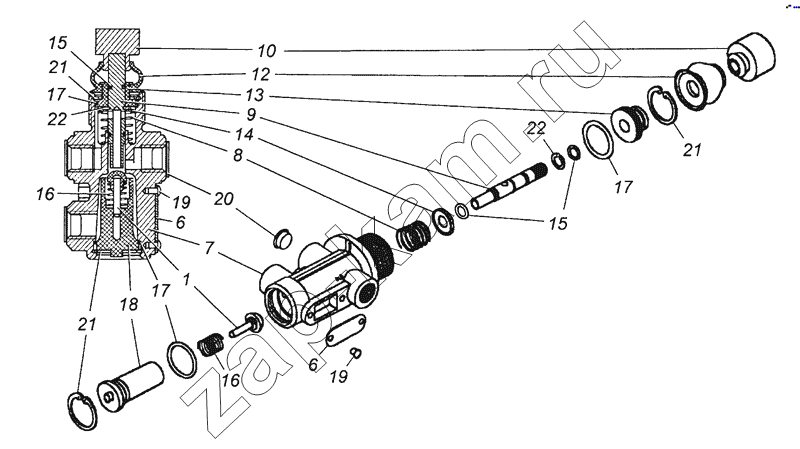

Схема/чертеж: 100-3537110 Кран пневматический в сборе / КамАЗ 53501 (6х6)
1
6
6
7
8
9
10
12
13
14
15
15
16
16
17
17
17
18
19
19
20
21
21
21
22
22
Поз. Артикул Название детали Кол-во Цена
100-3537109-52 100-3537109-52 Комплект запасных частей ; -
100-3537109-51 100-3537109-51 Комплект запасных частей ; -
100-3537109 100-3537109 Комплект запчастей ; -
1 100-3537134 Клапан в сборе 1; -
6 100-3512099 Табличка 1; -
7 100-3537120 Корпус 1; -
8 100-3537123 Пружина 1; -
9 100-3537124 Толкатель 1; -
10 100-3537125 Колпачок 1; -
12 100-3537129-01 Чехол защитный 1; -
13 100-3537130 Втулка 1; -
14 100-3537132 Тарелка пружины 1; -
15 100-3587133 О-образное кольцо 6x1 2; -
16 100-3537136 Пружина 1; -
17 100-3537137 Кольцо 2; -
18 100-3537140 Направляющая 1; -
19 304183-П Заклепка 2.4x3.2 2; -
20 305129-П Пробка транспортная 3; -
21 307758-П2 Кольцо упорное 20 2; -
22 489327-П2 Кольцо упорное 6 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
