4310-5004010 Насос опрокидывающего механизма кабины
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

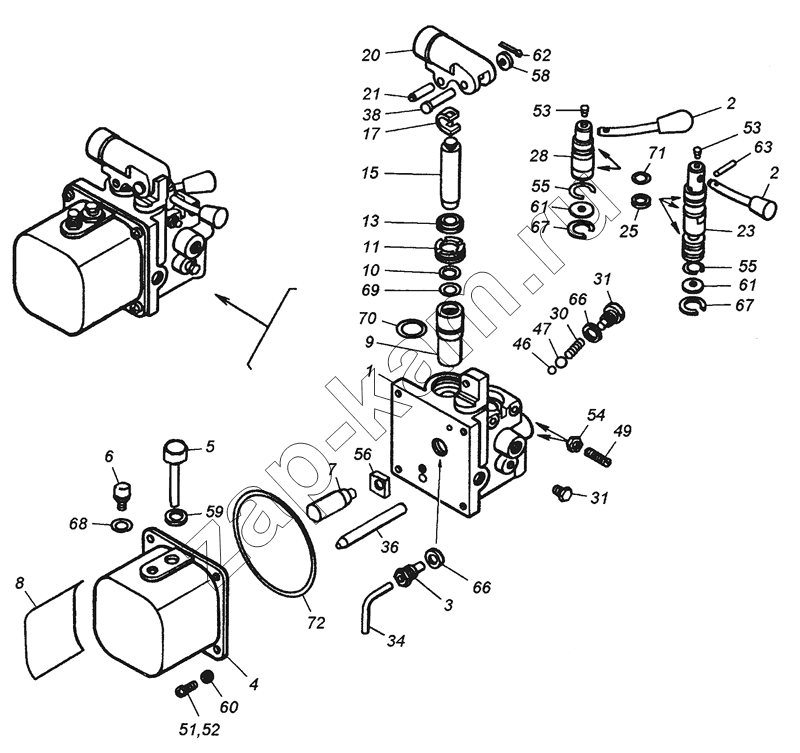

Схема/чертеж: 4310-5004010 Насос опрокидывающего механизма кабины / КамАЗ 53501 (6х6)
1
2
2
3
4
5
6
7
8
9
10
11
13
15
17
20
21
23
25
28
30
31
31
34
36
38
46
47
49
51
52
53
53
54
55
55
56
58
59
60
61
61
62
63
66
66
67
67
68
69
70
71
72
Поз. Артикул Название детали Кол-во Цена
1 4310-5004016 Корпус в сборе 1; -
2 4310-5004054 Ручка 2; -
3 4310-5004103 Бачок 1; -
4 4310-5004075 Бачок насоса 1; -
5 4310-5004108 Пробка заливной горловины 1; -
6 4310-5004120 Клапан предохранительный 1; -
7 4310-5004130 Клапан предохранительный 1; -
8 4310-5004018 Табличка инструкционная 1; -
9 4310-5004023 Втулка 1; -
10 4310-5004025 Шайба 1; -
11 4310-5004027 Гайка 1; -
13 4310-5004031 Грязесъемник 1; -
15 4310-5004035 Плунжер нагнетательный 1; -
17 4310-5004037 Скоба 1; -
20 4310-5004041 Рукоятка 1; -
21 4310-5004043 Палец нажимной 1; -
23 4310-5004047 Золотник реверсивный 1; -
25 4310-5004051 Кольцо уплотнительное 5; -
28 4310-5004057 Золотник 1; -
30 4310-5004061 Пружина 1; -
31 4310-5004063 Пробка 1; -
34 4310-5004077 Труба 1; -
36 4310-5004083 Фильтр всасывающий 1; -
38 5320-6105120 Палец 8х35 1; -
46 864707 Шарик-заглушка 1; -
47 864723 Шарик Б IV 9,525Н 1; -
49 243180 Винт М6х30 2; -
51 1/09024/21 Болт М6-6gх20 4; -
52 1/32764/01 Винт М6-6gх20 4; -
53 1/37461/01 Винт М6-6gх8 2; -
54 1/07259/11 Гайка низкая М6 3; -
55 1/34010/76 Кольцо стопорное 20 2; -
56 1/02844/60 Прокладка уплотнительная 10х16х1,5 1; -
58 1/05196/01 Шайба плоская 8х17 1; -
59 1/02813/80 Прокладка уплотнительная 16х22х1 1; -
60 1/26012/71 Шайба волнистая 6 4; -
61 1/26241/40 Шайба плоская 5х22 табл. ВАЗ 10172 2; -
62 1/07964/01 Шплинт разводной 3х20 1; -
63 1/41641/71 Штифт упругий 4х25 1; -
66 862524 Шайба 2; -
67 862824 Кольцо упорное 1; -
68 864202 Кольцо уплотнительное крестовины руля 1; -
69 864211 Кольцо уплотнительное 1; -
70 864231 Кольцо уплотнительное 1; -
71 864232 Кольцо уплотнительное 5; -
72 864233 Кольцо уплотнительное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
