5350-1109003-10 Установка воздухоочистителя мультициклонного
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

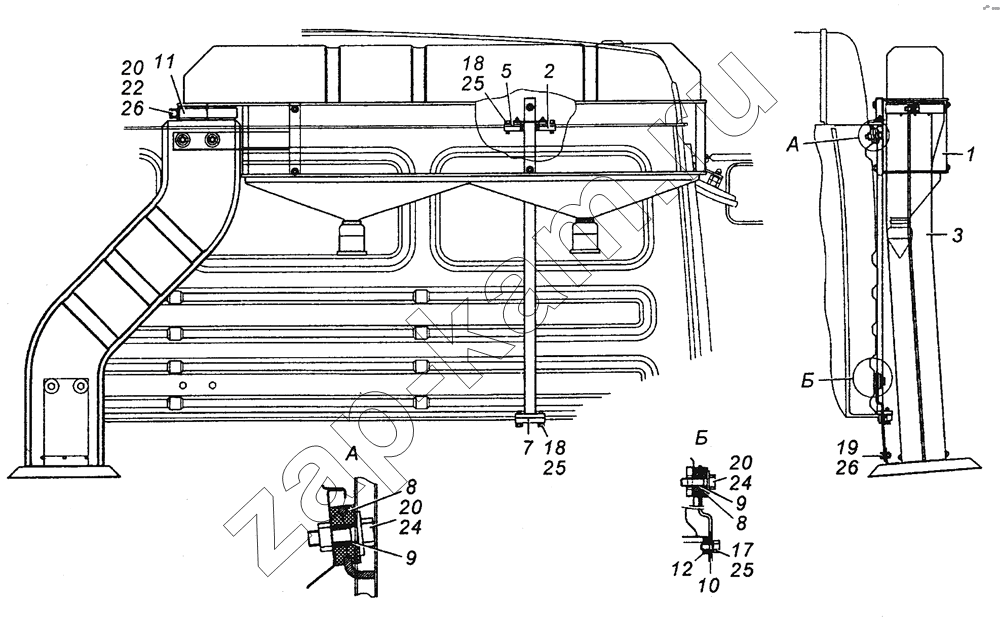

Схема/чертеж: 5350-1109003-10 Установка воздухоочистителя мультициклонного / КамАЗ 53501 (6х6)
1
2
3
5
7
8
8
9
9
10
11
12
17
18
18
19
20
20
20
22
24
24
25
25
25
26
26
Поз. Артикул Название детали Кол-во Цена
1 5Э6350-1109005 Воздухоочиститель с кронштейнами в сборе 1; -
2 6520-1109118 Упор 1; -
3 5350-1109400-10 Воздухопровод в сборе 1; -
5 6520-1109120 Зацеп верхний 1; -
7 6520-1109138 Зацеп нижний 1; -
8 5320-1109399 Амортизатор крепления трубы воздухозаборника 8; -
9 5320-1109401 Втулка распорная амортизатора 4; -
10 6460-1109404-10 Кронштейн 1; -
11 6520-1109407 Хомут 1; -
12 6460-1109408 Прижим 1; -
17 1/60434/21 Болт М8-6gх20 2; -
18 1/60438/21 Болт М8-6gх30 4; -
19 1/59703/21 Болт М10х1,25-6gх16 2; -
20 1/13069/21 Болт М10х1,25-6gх30 5; -
22 1/21647/11 Гайка М10х1,25-6Н 1; -
24 1/26443/03 Шайба плоская 10x35 4; -
25 1/05166/77 Шайба 8 пружинная 6; -
26 1/26014/73 Шайба 10 волнистая 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
