5350-5713008 Установка люка крыши
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

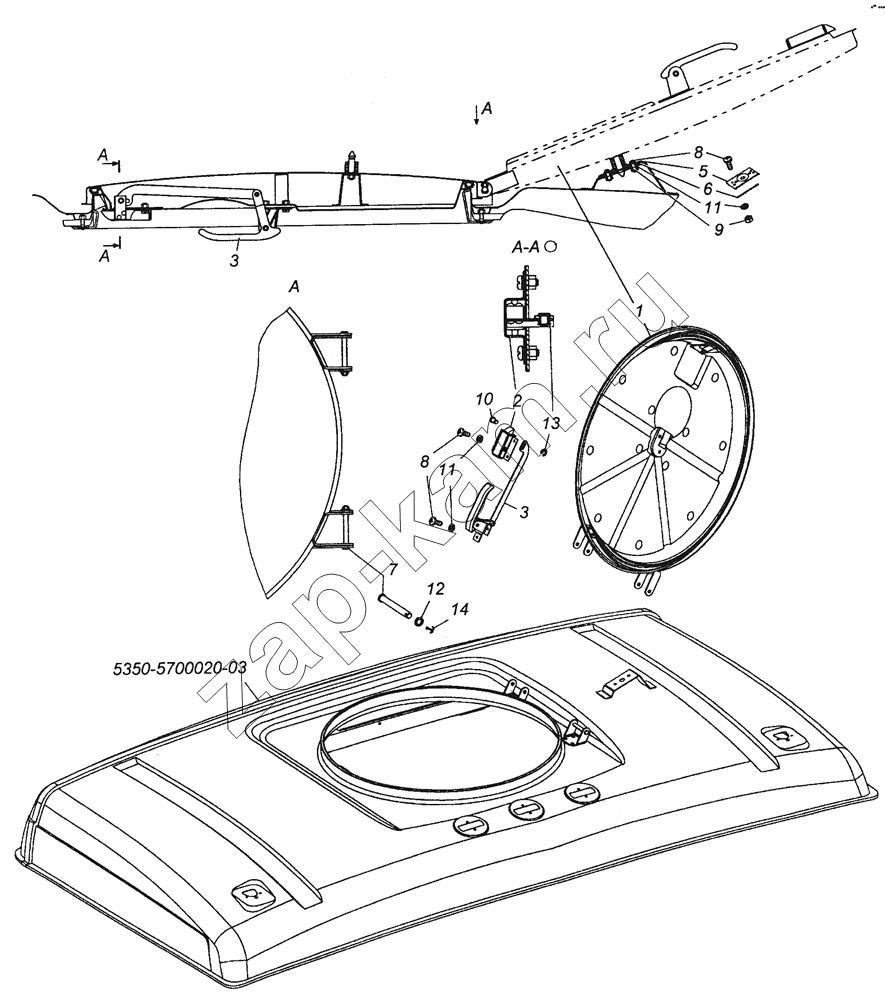

Схема/чертеж: 5350-5713008 Установка люка крыши / КамАЗ 53501 (6х6)
5350-5700020-03
1
2
3
3
5
6
7
8
8
9
10
11
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
5350-5700020-03 5350-5700020-03 Крыша в сборе -
1 5350-5713010 Крышка люка 1; -
2 5350-5713310 Замок крышки люка 1; -
3 5350-5713330 Привод замка крышки люка 1; -
5 5350-5713162 Корпус защелки 1; -
6 5350-5713164 Пружина защелки 1; -
7 5350-5713390 Палец 1; -
8 1/32762/01 Винт М6-6gх16 9; -
9 1/58962/21 Гайка М6-6Н 2; -
10 853778 Палец 6х10 1; -
11 1/05164/73 Шайба 6 пружинная 9; -
12 1/26386/01 Шайба плоская 10,6х18х2 2; -
13 1/10877/76 Шайба стопорная 5х11х0,7 1; -
14 1/07342/01 Шплинт разводной 2х15 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
