6350-1300023-10 Установка радиатора
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

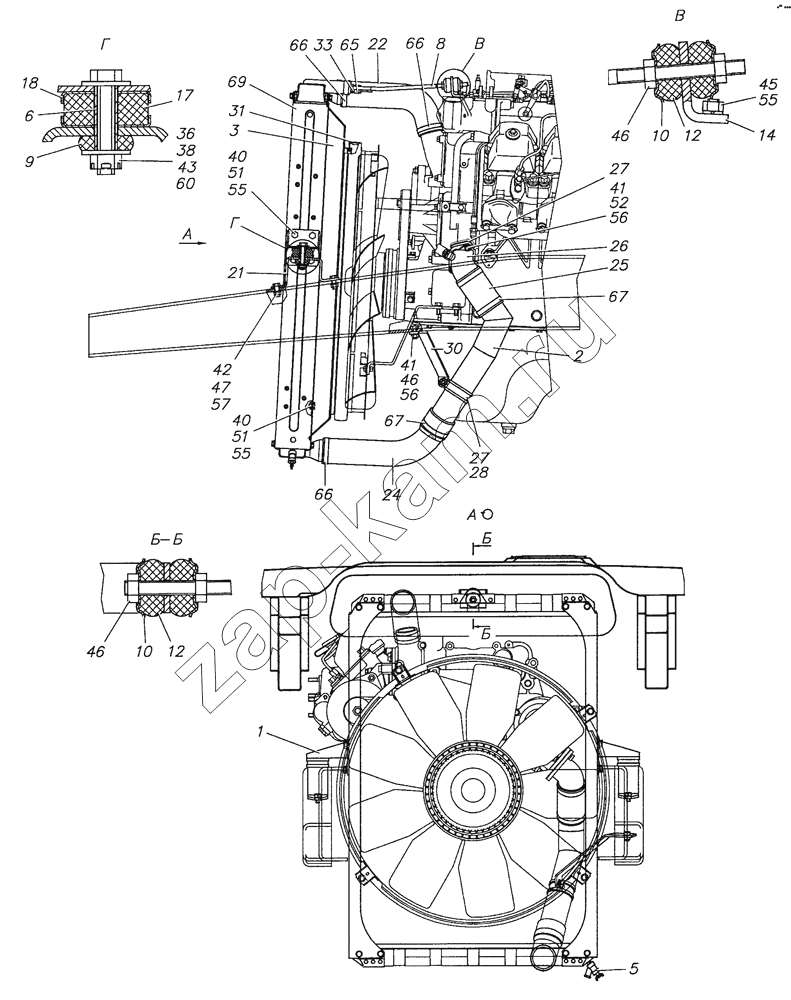

Схема/чертеж: 6350-1300023-10 Установка радиатора / КамАЗ 53501 (6х6)
1
2
3
5
6
8
9
10
10
12
12
14
17
18
21
22
24
25
26
27
27
28
29
30
31
33
36
38
40
40
41
41
42
43
45
46
46
46
47
51
51
52
55
55
55
56
56
57
60
65
66
66
66
67
67
69
Поз. Артикул Название детали Кол-во Цена
1 6350-1302077 Кронштейн подвески радиатора 2; -
2 6350-1303028 Колено водяного трубопровода нижнее 1; -
3 6350-1309012 Кожух вентилятора 1; -
5 5320-8105010-01 Кран сливной в сборе 1; -
6 6520-1302031 Втулка распорная 2; -
8 6350-1302035 Тяга крепления радиатора 1; -
9 5320-1302037 Подушка крепления радиатора 2; 30 ₽
10 5320-1302038 Чашка буфера тяги 4; -
12 5320-1302040 Буфер тяги крепления радиатора 4; -
14 6520-1302048 Кронштейн 1; -
17 5320-1302060 Подушка подвески радиатора 2; -
18 5320-1302062 Чашка подвески радиатора 4; -
21 6350-1302079 Скоба подвески радиатора 2; -
22 6520-1303010 Рукав 1; -
24 6520-1303026 Рукав 1; -
25 5320-1303027 Рукав 1; -
26 54115-1303058-10 Патрубок подводящий водяного трубопровода 1; -
27 5320-1303063 Прокладка подводящего патрубка 1; -
28 5297-1303076 Хомут 1; -
29 5297-1303079 Прокладка хомута 1; -
30 6350-1303079 Кронштейн крепления отводящего патрубка водяного трубопровода 1; -
31 6520-1309015 Уплотнитель 1; -
33 5320-1311063-01 Рукав от радиатора к бачку 1; -
36 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 2; -
38 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 2; -
40 1/60432/21 Болт М8-6gх16 14; -
41 1/13069/21 Болт М10х1,25-6gх30 6; -
42 1/55404/21 Болт М12х1,25-6gх30 4; -
43 853032 Болт М12х1,25-6gх65 2; -
45 1/61008/11 Гайка М8х1,25-6Н 2; -
46 1/21647/11 Гайка М10х1,25-6Н 10; -
47 1/61036/11 Гайка М12х1,25-6Н 4; -
51 1/05196/01 Шайба плоская 8х17 14; -
52 1/26386/01 Шайба плоская 10,6х18х2 2; -
55 1/05166/77 Шайба 8 пружинная 12; -
56 1/05168/77 Шайба 10 пружинная 7; -
57 1/05170/77 Шайба 12 пружинная 4; -
60 1/07336/01 Шплинт 3х25 2; -
65 45 104 9980 101 90 Хомут TORRO 16-27/12-C7W1 2; -
66 45 104 9980 105 90 Хомут TORRO 60-80/12-C7W1 3; -
67 45 104 9980 106 90 Хомут TORRO 70-90/12-C7W1 3; -
69 45 104 1301 001 00 Радиатор 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
