6350-1301500 Установка кожуха защитного радиатора
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

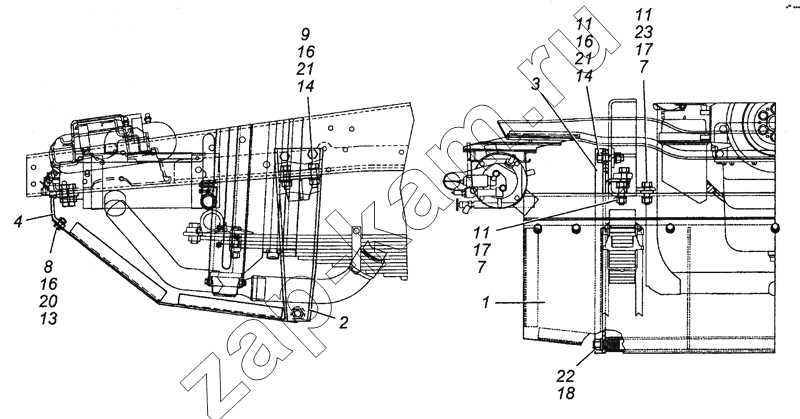

Схема/чертеж: 6350-1301500 Установка кожуха защитного радиатора / КамАЗ 53501 (6х6)
1
2
3
4
7
7
8
9
11
11
11
13
14
14
16
16
16
17
17
18
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 6350-1301510 Днище кожуха с трубой 1; -
2 6350-1301550 Кронштейн левый с усилителем и платиком 1; -
3 6350-1301560 Кронштейн правый с усилителем и платиком 1; -
4 6350-1301575 Поперечина кожуха защитного 1; -
7 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 4; -
8 1/13069/21 Болт М10х1,25-6gх30 7; -
9 1/13915/21 Болт М16х1,5-6gх45 4; -
11 1/59810/21 Болт М16х1,5-6gх55 8; -
13 1/21647/11 Гайка М10х1,25-6Н 7; -
14 1/21641/11 Гайка М16х1,5-6Н 8; -
16 1/26386/01 Шайба плоская 10,6х18х2 14; -
17 1/05202/01 Шайба плоская 16,8х28х3 20; -
18 1/05204/01 Шайба плоская 21х35х4 2; -
20 1/05168/73 Шайба 10 пружинная 7; -
21 1/05172/77 Шайба 16 пружинная 8; -
22 853528 Гайка М20х1,5-6Н 2; -
23 853614 Шайба плоская 16,4х35х8 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
