6350-2800010-10 Рама в сборе
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

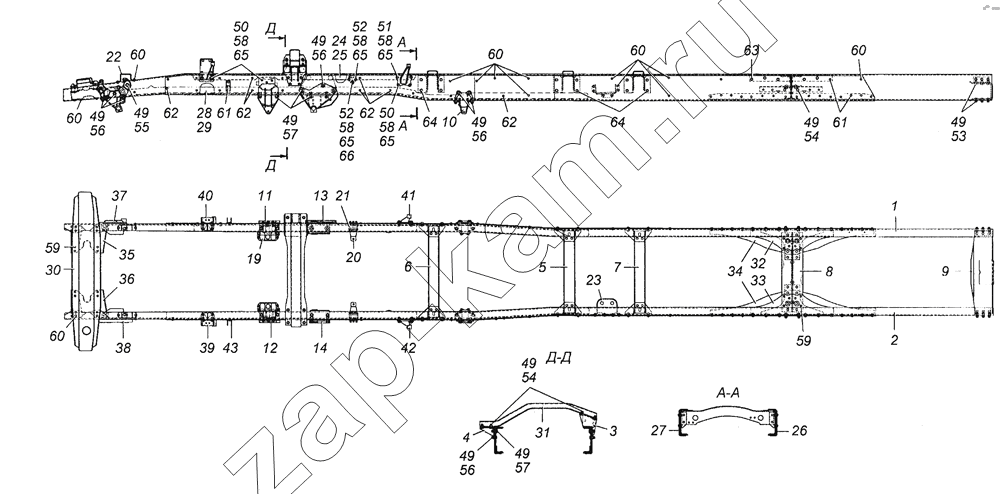

Схема/чертеж: 6350-2800010-10 Рама в сборе / КамАЗ 53501 (6х6)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
49
49
49
49
49
49
49
49
49
49
50
50
51
52
52
53
54
54
55
56
56
56
56
57
57
58
58
58
58
58
59
59
60
60
60
60
60
60
61
61
62
62
62
62
63
64
64
65
65
65
65
65
66
Поз. Артикул Название детали Кол-во Цена
1 63501-2801014 Лонжерон правый 1; -
2 63501-2801015 Лонжерон левый 1; -
3 63501-2801105 Кронштейн левый 1; -
4 63501-2801110 Кронштейн правый 1; -
5 43118-2801152-40 Поперечина № 3 1; -
6 63501-2801152 Поперечина № 3 1; -
7 53205-2801152 Поперечина №3 1; -
8 65115-2801184 Поперечина №5 1; -
9 63501-2801301 Поперечина рамы задняя в сборе (сварка) 1; -
10 5Э6350-2902443 Кронштейн средней рессоры задний (сварка) 2; -
11 5Э6350-2902446 Кронштейн передней рессоры задний правый (сварка 1; -
12 5Э6350-2902447 Кронштейн передней рессоры задний левый (сварка) 1; -
13 5Э6350-2902448 Кронштейн средней рессоры передний правый (сварка) 1; -
14 5Э6350-2902449 Кронштейн средней рессоры передний левый (сварка) 1; -
19 5320-1001048 Кронштейн задней опоры силового агрегата 2; -
20 5320-1001173 Кронштейн балки поддерживающей опоры силового агрегата 2; -
21 3Э6540-1001174-10 Проставка 2; -
22 5Э6350-1302079 Скоба подвески радиатора 2; -
23 4310-1801022 Кронштейн подвески раздаточной коробки левый 1; -
24 63501-2801035 Усилитель верхний левый 1; -
25 63501-2801036 Усилитель верхний правый 1; -
26 63501-2801032-10 Накладка рамы наружная 1; -
27 63501-2801033-10 Накладка рамы наружная 1; -
28 63501-2801038 Усилитель передний правый 1; -
29 63501-2801039 Усилитель передний левый 1; -
30 5320-2801082 Поперечина № 1 рамы 1; -
31 63501-2801102 Поперечина №2 1; -
32 5511-2801180 Косынка поперечины № 5 верхняя правая 1; -
33 5511-2801181 Косынка поперечины № 5 верхняя левая 1; -
34 5511-2801188 Косынка поперечины № 5 нижняя правая 2; -
35 5320-2801218 Раскос поперечины №1 правый 1; -
36 5320-2801219 Раскос поперечины №1 левый 1; -
37 5Э6350-2902444 Кронштейн передней рессоры передний правый 1; -
38 5Э6350-2902445 Кронштейн передней рессоры передний левый 1; -
39 53205-2905540-01 Кронштейн амортизатора верхний правый 1; -
40 53205-2905541-01 Кронштейн амортизатора верхний левый 1; -
41 5320-2905540 Кронштейн амортизатора верхний 1; -
42 5320-2905541 Кронштейн амортизатора верхний левый 1; -
43 5320-5001077 Кронштейн амортизатора кабины 2; -
49 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 47; -
50 1/55406/21 Болт М12х1,25-6gх40 18; -
51 1/55408/21 Болт М12х1,25-6gх50 4; -
52 1/55415/31 Болт М12х1,25-6gх90 6; -
53 1/13762/21 Болт М16х1,5-6gх35 12; -
54 1/13905/21 Болт М16х1,25-6gх40 4; -
55 1/13915/21 Болт М16х1,5-6gх45 4; -
56 1/58405/31 Болт М16х1,5-6gх50 13; -
57 1/59810/21 Болт М16х1,5-6gх55 20; -
58 1/61015/11 Гайка М12х1,25-6Н 28; -
59 1/29982/00 Заклепка 12х30 20; -
60 1/29983/00 Заклепка 12х32 22; -
61 1/29984/00 Заклепка 12х35 30; -
62 1/29986/00 Заклепка 12x40 36; -
63 1/30228/00 Заклепка 16х40 18; -
64 1/30230/00 Заклепка 16х45 32; -
65 1/05170/77 Шайба 12 пружинная 28; -
66 853614 Шайба плоская 16,4х35х8 28; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
