6350-3500015 Установка четырехконтурного защитного клапана
/ КамАЗ 53501 (6х6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

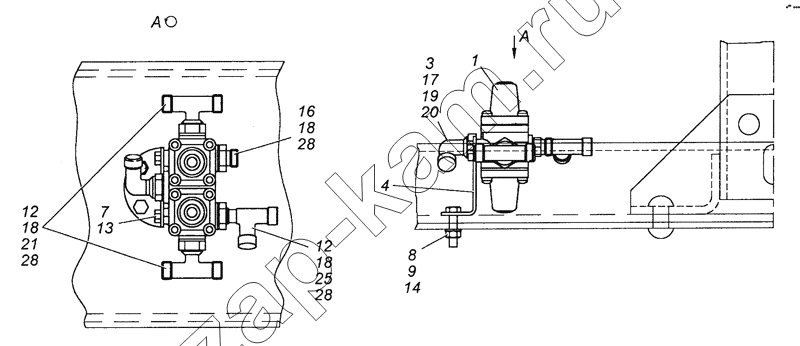

Схема/чертеж: 6350-3500015 Установка четырехконтурного защитного клапана / КамАЗ 53501 (6х6)
1
3
4
7
8
9
12
12
13
14
16
17
18
18
18
19
20
21
25
28
28
28
Поз. Артикул Название детали Кол-во Цена
1 53205-3515400-10 Клапан защитный четырехконтурный в сборе 1; -
3 740-1003439 Кольцо уплотнительное 1; -
4 5320-3515219-10 Кронштейн 1; -
7 1/60432/21 Болт М8-6gх16 2; -
8 1/13070/21 Болт М10х1,25-6gх40 2; -
9 1/21647/11 Гайка М10х1,25-6Н 2; -
12 1/07914/11 Гайка низкая М16х1,5-6Н 3; -
13 1/05166/77 Шайба 8 пружинная 2; -
14 1/05168/77 Шайба 10 пружинная 2; -
16 853976 Штуцер ввертный 1; -
17 861021 Гайка М22х1,5-6Н 1; -
18 861023 Шайба 4; -
19 861024 Шайба 1; -
20 861007 Угольник 1; -
21 861035 Тройник 2; -
25 861349 Тройник 1; -
28 864236 Кольцо уплотнительное 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
