4308-8100005 Установка системы отопления кабины
/ КамАЗ 53605 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

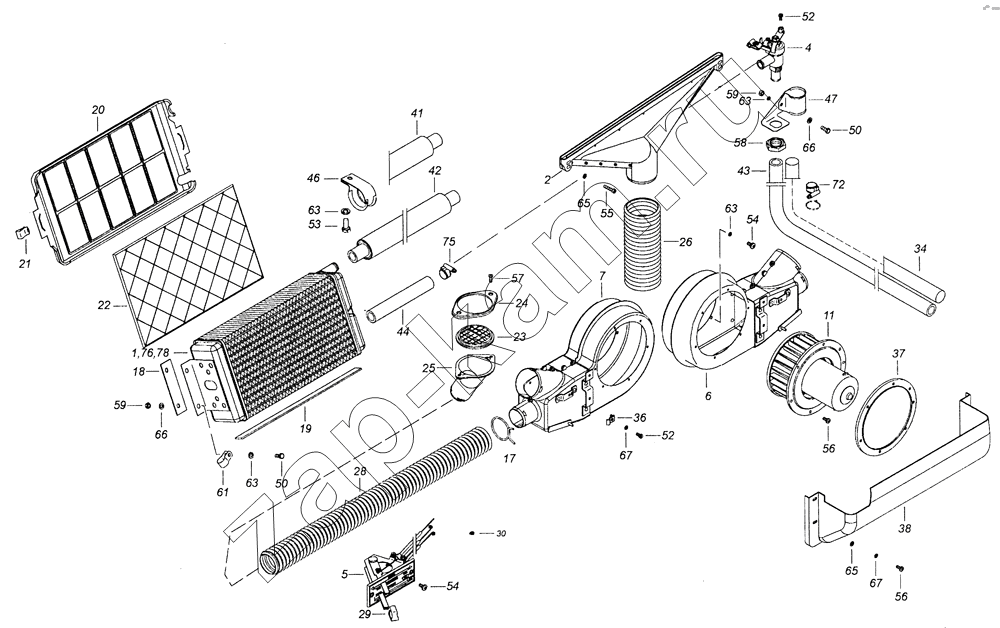

Схема/чертеж: 4308-8100005 Установка системы отопления кабины / КамАЗ 53605 (Евро-4)
1
2
4
5
6
7
11
11
11
17
18
19
20
21
22
23
24
25
26
28
29
30
34
36
37
38
41
42
43
44
46
47
50
50
52
52
53
54
54
55
56
56
57
58
59
59
61
63
63
63
63
65
65
66
66
67
67
72
75
76
78
Поз. Артикул Название детали Кол-во Цена
4308-8100705 4308-8100705 Установка системы отопления кабины 1; -
4308-8100005 4308-8100005 Установка системы отопления кабины 1; -
1 5320-8101060-04 Радиатор отопителя 1; 9 860 ₽
2 5320-8102030 Сопло обдува в сборе 2; -
4 5320-8105160-01 Кран отопления 1; -
5 4308-8109020 Привод управления отоплением 1; -
6 5320-8118026 Улитка с распределителем правая в сборе 1; -
7 5320-8118027 Улитка с распределителем левая в сборе 1; -
11 5320-8118069 Колесо рабочее с электродвигателем в сборе 2; -
11 532007-8118069 Колесо рабочее с электродвигателем, в сборе 2; -
17 53205-3401228 Хомут 6; -
18 5320-8101023 Уплотнитель кожуха 2; -
19 5320-8101079 Уплотнитель радиатора 1; -
20 5320-8101290 Рамка фильтра 1; -
21 5320-8101292 Держатель 2; -
22 5320-8101294 Фильтроэлемент 1; -
23 5320-8102026-01 Распределитель 2; -
24 5320-8102047 Фланец крепления распределителя 2; -
25 5320-8102050-01 Патрубок подводящий в сборе 2; -
26 5320-8102056-01 Шланг обдува ветрового стекла 2; -
28 4308-8102077 Шланг обдува бокового стекла 2; -
29 5320-8109044-10 Ручка управления 3; -
30 5320-1310277 Втулка оболочки троса 1; -
34 6520-8120151 Оболочка шланга отопителя 3; -
36 5320-8109365 Прижим троса 2; -
37 5320-8118093 Кольцо фланца 2; -
38 5320-8118101-01 Кожух 1; -
41 5320-8120151 Оболочка шланга отопителя 1; -
42 6460-8106059 Рукав 1; -
43 53205-8120111 Шланг отопителя подводящий в сборе 1; -
44 5320-8120143 Шланг отопителя передний 1; -
46 5320-8120166 Скоба 1; -
47 5320-8120167 Скоба отводящего шланга 1; -
50 1/09022/21 Болт ТЕМ6-6gх16 5; -
52 853013 Болт М5-6gх10 3; -
53 1/38258/27 Болт с пружинной шайбой М8-6gx20 1; -
54 1/32760/01 Винт М6-6gх12 8; -
55 1/03899/01 Винт М6-6gх25 4; -
56 1/32740/01 Винт М5-6gх12 16; -
57 1/76799/01 Винт самонарезающий 4; -
58 1/07269/11 Гайка М24х1,5-6Н 1; -
59 1/58962/11 Гайка ЕМ6-6Н 5; -
61 1/04181/00 Скоба закрытая 1; -
63 1/05164/77 Шайба 6 пружинная 11; -
65 1/05193/01 Шайба плоская 5,45х10х1 8; -
66 1/05194/01 Шайба плоская 6х12х1,5 6; -
67 1/11954/73 Шайба 5 пружинная 6; -
72 853890 Хомут специальный 1; -
75 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
76 22.8101060 Радиатор отопителя 1; -
78 45104810106010 Радиатор отопителя салона автомобиля 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
