53605-1300023-60 Установка блока охлаждения
/ КамАЗ 53605 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

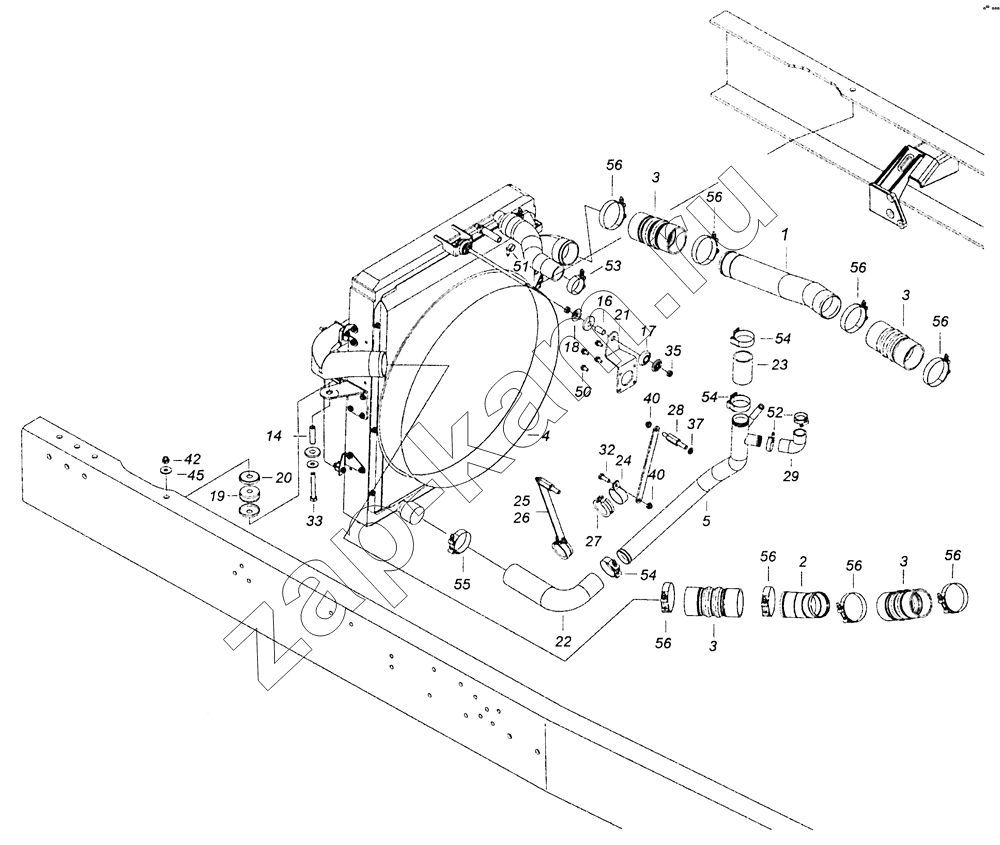

Схема/чертеж: 53605-1300023-60 Установка блока охлаждения / КамАЗ 53605 (Евро-4)
1
2
3
3
3
3
3
3
4
5
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
32
33
35
37
40
40
42
45
50
51
52
53
54
54
54
55
56
56
56
56
56
56
56
56
Поз. Артикул Название детали Кол-во Цена
1 5308-1170124 Патрубок отводящий 1; -
2 5308-1170132 Патрубок подводящий 1; -
3 4308-1170245 Рукав 75х85-0,29 4; -
3 4308-1170245-01 Рукав 75x85-0,29 4; -
4 53605-1301005-60 Блок охлаждения 1; -
5 53605-1303028-10 Труба отводящая 1; -
14 53605-1302031 Втулка распорная 2; -
16 65115-1302037 Втулка распорная тяги 1; -
17 5320-1302037 Подушка крепления радиатора 4; 30 ₽
18 5320-1302038 Чашка буфера тяги 2; -
19 5320-1302060 Подушка подвески радиатора 2; -
20 5320-1302062 Чашка подвески радиатора 4; -
21 53605-1302047-10 Кронштейн тяги радиатора задний 1; -
22 53605-1303026 Рукав 1; -
23 54115-1303027-29 Рукав 1; -
24 6560-1303076 Хомут 2; -
25 53605-1303077-10 Кронштейн трубы отводящей правый 1; -
26 53605-1303078-10 Кронштейн трубы отводящей левый 1; -
27 5297-1303079 Прокладка хомута 2; -
28 54115-1303179-29 Стойка 2; -
29 5320-1311049-01 Рукав 1; -
32 1/13069/21 Болт М10х1,25-6gх30 2; -
33 1/55415/31 Болт М12х1,25-6gх90 2; -
35 1/21647/11 Гайка М10х1,25-6Н 2; -
37 1/05170/73 Шайба 12 пружинная 2; -
40 261646 Гайка самостопорящаяся М10х1,25-6Н 4; -
42 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 2; -
45 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
50 45104991008300 Болт М8-6gх25 4; -
51 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 1; -
52 45104998011290 Хомут TORRO 30-45/12-C7W1 2; -
53 45104998010492 Хомут 1; -
54 45104998011093 Хомут с Т-образным Болт ом 300200225 3; -
55 45104998010593 Хомут 1; -
56 45104998010695 Хомут с Т-образным Болт ом 300200313 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
