53605-3400018-10 Установка трубопроводов
/ КамАЗ 53605 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

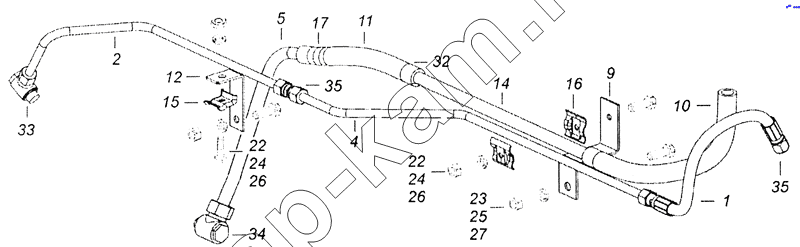

Схема/чертеж: 53605-3400018-10 Установка трубопроводов / КамАЗ 53605 (Евро-4)
1
2
4
5
9
10
11
12
14
15
16
17
22
22
23
24
24
25
26
26
27
32
33
34
35
35
Поз. Артикул Название детали Кол-во Цена
1 65115-3408020-60 Гидрошланг высокого давления 1; -
2 53605-3408054-10 Трубка высокого давления 1; -
4 53605-3408056 Трубка высокого давления 1; -
5 53605-3408124 Трубка низкого давления 1; -
9 4308-3408017-47 Кронштейн 1; -
10 4308-3408025 Шланг низкого давления 1; -
11 5320-3408137 Шланг низкого давления передний 1; -
12 6520-3408030 Кронштейн 1; -
14 53605-3408132 Трубка низкого давления 1; -
15 5320-3408151 Планка крепления трубы малая 1; -
16 5320-3408163 Планка крепления труб насоса 2; -
17 5320-3408165 Чехол защитный шланга низкого давления 2; -
22 1/60438/21 Болт М8-6gх30 3; -
23 1/55404/21 Болт М12х1,25-6gх30 1; -
24 1/61023/11 Гайка М8-6Н низкая 3; -
25 1/61036/11 Гайка М12х1,25-6Н 1; -
26 1/05166/77 Шайба 8 пружинная 3; -
27 1/05170/77 Шайба 12 пружинная 1; -
32 45104998010890 Хомут ТОRRО20-32/12-С7W1 4; -
33 45104340802590 Фитинг 1; -
34 45104340802490 Фитинг 1; -
35 45104340801590 Штуцер 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
