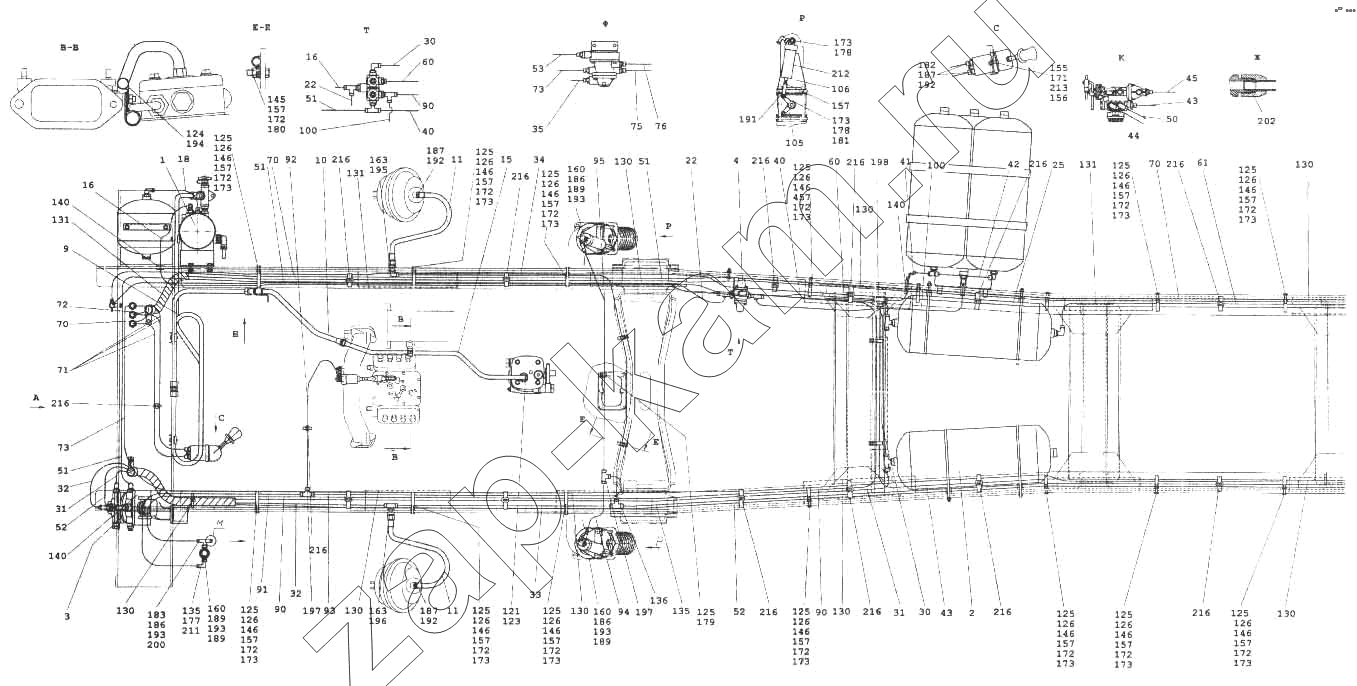

Установка пневмотормозов
/ КамАЗ 5360
1
2
3
4
9
10
11
11
15
16
16
18
22
22
25
30
30
31
31
32
32
33
34
35
40
40
41
42
43
43
44
45
50
51
51
51
51
52
52
53
60
60
61
70
70
70
71
72
73
73
75
76
90
90
90
91
92
93
94
95
100
100
105
106
121
123
124
125
125
125
125
125
125
125
125
125
125
125
125
125
125
126
126
126
126
126
126
126
126
126
126
126
126
126
130
130
130
130
130
130
130
130
131
131
131
135
135
136
145
146
146
146
146
146
146
146
146
146
146
146
146
146
155
156
157
157
157
157
157
157
157
157
157
157
157
157
157
157
157
160
160
160
163
163
171
172
172
172
172
172
172
172
172
172
172
172
172
172
172
173
173
173
173
173
173
173
173
173
173
173
173
173
173
173
177
178
178
179
180
181
182
183
186
186
186
187
187
187
189
189
189
189
191
192
192
192
193
193
193
193
194
195
196
197
197
198
200
202
211
212
213
216
216
216
216
216
216
216
216
216
216
216
216
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 5360-3500006-23 | 5360-3500006-23 | Установка пневмотормозов | ||
| 1 | 6520-3500011-16 | Установка блока подготовки воздуха | 1 | |
| 2 | 5360-3500013-20 | Установка воздушных ресиверов | 1 | |
| 3 | 6520-3500014 | Установка двухсекционного тормозного крана | 1 | |
| 4 | 5360-3500015-20 | Установка четырехконтурного защитного клапана | 1 | |
| 5 | 5360-3500018-20 | Установка ускорительного клапана | 1 | |
| 6 | 5360-3500022-20 | Установка клапана управления тормозами прицепа | 1 | |
| 7 | 5460-3500033-20 | Установка регулятора тормозных сил | 1 | |
| 8 | 5360-35000062-20 | Установка двухмагистрального клапана | 1 | |
| 9 | 6520-3506180 | Охладитель | 1 | |
| 10 | 6520-3506060 | Шланг гибкий соединительный | 1 | |
| 11 | 5320-3506060-10 | Шланг гибкий | 2 | |
| 12 | 54112-3506060 | Шланг гибкий | 4 | |
| 15 | 6520-3506190 | Трубка | 1 | |
| 16 | 53215-3506300 | Трубка | 1 | |
| 18 | 53205-3506046 | Трубка | 1 | |
| 22 | 53215-3506275 | Трубка | 1 | |
| 25 | 53205-3506583 | Трубка | 1 | |
| 30 | 53215-3506110 | Трубка | 1 | |
| 31 | 53215-3506335 | Трубка | 1 | |
| 32 | 53215-3506125 | Трубка | 1 | |
| 33 | 53215-3506090 | Трубка в сборе | 1 | |
| 34 | 53215-3506125 | Трубка | 1 | |
| 35 | 53205-3506698 | Трубка | 1 | |
| 40 | 53215-3506046 | Трубка | 1 | |
| 41 | 53215-3506030 | Трубка | 1 | |
| 42 | 53215-3506030 | Трубка | 1 | |
| 43 | 53215-3506386 | Трубка | 1 | |
| 44 | 53215-3506101 | Трубка в сборе | 1 | |
| 45 | 53205-3506156 | Трубка | 1 | |
| 46 | 53215-3506050 | Трубка | 1 | |
| 47 | 53205-3506040 | Трубка подвода воздуха | 1 | |
| 50 | 53215-3506170 | Трубка | 1 | |
| 51 | 53205-3506406 | Трубка | 1 | |
| 52 | 53205-3506698 | Трубка | 1 | |
| 53 | 53205-3506234 | Трубка | 1 | |
| 60 | 53215-3506040 | Трубка | 1 | |
| 61 | 53215-3506205 | Трубка | 1 | |
| 62 | 53215-3506386 | Трубка | 1 | |
| 64 | 53215-3506090 | Трубка в сборе | 1 | |
| 65 | 53215-3506050 | Трубка | 1 | |
| 66 | 53215-3506040 | Трубка | 1 | |
| 70 | 53205-3506583 | Трубка | 1 | |
| 71 | 53205-3506085 | Трубка | 3 | |
| 72 | 53205-3506698 | Трубка | 1 | |
| 73 | 53205-3506992 | Трубка | 1 | |
| 75 | 53215-3506090 | Трубка в сборе | 1 | |
| 76 | 53215-3506130 | Трубка | 1 | |
| 90 | 53205-3506465 | Трубка | 1 | |
| 91 | 53205-3570105 | Трубка | 3 | |
| 92 | 53205-3570060 | Трубка подвода воздуха | 1 | |
| 93 | 53205-3570120 | Трубка в сборе | 1 | |
| 94 | 53205-3570194 | Трубка | 1 | |
| 95 | 53205-3570196 | Трубка | 1 | |
| 100 | 53215-3506101 | Трубка в сборе | 1 | |
| 105 | 6520-3570014 | Корпус вспомогательного тормоза с заслонкой | 2 | |
| 106 | 53205-3570100 | Кронштейн цилиндра в сборе | 2 | |
| 121 | 740-3509301 | Прокладка | 1 | |
| 123 | 53205-3509420 | Штуцер ввертный | 1 | |
| 124 | 53205-3506423 | Втулка трубки | 2 | |
| 125 | 53205-3506430 | Втулка трубки | 29 | |
| 126 | 5320-3506432 | Скоба | 28 | |
| 128 | 53205-8120032 | Кронштейн | 1 | |
| 129 | 53205-3506452 | Штуцер проходной | 1 | |
| 130 | 53205-3506435 | Лента спиральная 22х18х19 ТУ22-45-001-10841338-93 | 30 | |
| 131 | 53205-3506433 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | 30 | |
| 132 | 4326-3506088 | Кронштейн крепления шлангов | 1 | |
| 133 | 4326-3506089 | Кронштейн крепления шлангов | 1 | |
| 135 | 100-3537139 | Гайка М26х1,5-6Н | 1 | |
| 136 | 4310-3125111 | Тройник | 2 | |
| 137 | 5320-3521019-10 | Кронштейн | 2 | |
| 138 | 5297-3506016 | Тройник | 2 | |
| 139 | 5320-3724048 | Держатель заднего правого пучка проводов | 1 | |
| 141 | 5320-3724049 | Держатель заднего левого пучка проводов | 1 | |
| 145 | 1/60434/21 | Болт М8-6gх20 | 10 | |
| 146 | 1/60438/21 | Болт М8-6gх30 | 29 | |
| 147 | 1/60439/21 | Болт М8-6gх35 | 15 | |
| 155 | 1/33013/01 | Винт М6-6gх16 | 2 | |
| 156 | 1/58962/11 | Гайка ЕМ6-6Н | 2 | |
| 157 | 1/61008/11 | Гайка М8х1,25-6Н | 33 | |
| 160 | 1/07912/11 | Гайка низкая М12х1,5-6Н | 3 | |
| 161 | 1/07913/11 | Гайка низкая М14х1,5-6Н | 3 | |
| 162 | 1/07914/11 | Гайка низкая М16х1,5-6Н | 4 | |
| 163 | 1/07266/11 | Гайка низкая М18х1,5-6Н | 4 | |
| 164 | 1/07267/11 | Гайка низкая М20х1,5-6Н | 2 | |
| 171 | 1/05164/77 | Шайба 6 пружинная | 2 | |
| 172 | 1/05166/77 | Шайба 8 пружинная | 33 | |
| 173 | 1/05196/01 | Шайба плоская 8х17 | 33 | |
| 177 | 1/05208/01 | Шайба плоская 30х54 | 1 | |
| 178 | 1/07963/01 | Шплинт разводной 3х15 | 4 | |
| 179 | 853931 | Скоба | 2 | |
| 180 | 853938 | Скоба | 6 | |
| 181 | 853784-01 | Палец | 2 | |
| 182 | 864896 | Штуцер ввертный | 3 | |
| 183 | 853962 | Переходник ввертный | 1 | |
| 184 | 861339 | Штуцер фланцевый проходной | 2 | |
| 185 | 864898 | Штуцер фланцевый проходной | 3 | |
| 186 | 861022 | Шайба 10 | 4 | |
| 187 | 861023 | Шайба | 12 | |
| 188 | 864919 | Тройник проходной | 1 | |
| 189 | 861328 | Угольник | 3 | |
| 190 | 861030 | Угольник ввертный | 2 | |
| 191 | 863400 | Вилка | 2 | |
| 192 | 864236 | Кольцо уплотнительное | 12 | |
| 193 | 864273 | Кольцо уплотнительное | ||
| 194 | 864411-01 | Хомут | 2 | |
| 195 | 864825 | Угольник фланцевый проходной | 3 | |
| 196 | 864826 | Тройник фланцевый проходной | 1 | |
| 197 | 864920 | Тройник 6 проходной | 2 | |
| 198 | 864921 | Тройник 12 проходной | 1 | |
| 199 | 864880 | Штуцер фланцевый проходной | 2 | |
| 200 | 864892 | Тройник ввертной симметричный | 1 | |
| 201 | 864269 | Кольцо уплотнительное | 22 | |
| 202 | 864221 | Кольцо уплотнительное толкателя | 38 | |
| 204 | 45104999101500 | Кольцо 012-015-19-2-2 ГОСТ 9833-76 | ||
| 210 | 16-3515310 | Клапан контрольного вывода в сборе | 2 | |
| 211 | 8022-3537110 | Кран пневматический | 1 | |
| 212 | 100-3570210 | Цилиндр управления заслонкой в сборе | 2 | |
| 213 | 45104353710090 | Кран тормозной обратного действия с ручным управлением | 1 | |
| 213 | 45104353706030 | Кран тормозной обратного действия с ручным управлением | ||
| 214 | 6022-3521110 | Головка соединительная автоматическая | 1 | |
| 215 | 6023-3521111 | Головка соединительная автоматическая | 1 | |
| 216 | 2108-3401228 | Хомут | 22 | |
| 218 | 16-3515510 | Кран экстренного растормаживания в сборе | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
