Установка топливного бака, ФГОТ и топливопроводов
/ КамАЗ 5360

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

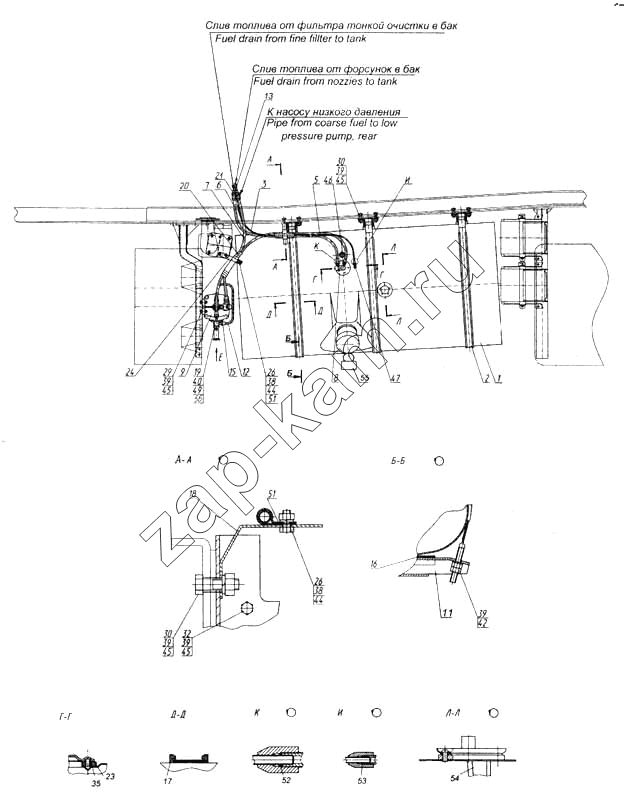

Схема/чертеж: Установка топливного бака, ФГОТ и топливопроводов / КамАЗ 5360
1
2
3
5
6
7
8
9
11
12
13
15
16
17
18
19
20
21
23
24
26
26
29
30
30
32
35
38
38
39
39
39
39
39
40
42
44
44
45
45
45
45
46
47
49
51
51
52
53
54
55
56
Поз. Артикул Название детали Кол-во Цена
6460-1100010-20 6460-1100010-20 Установка топливного бака, ФГОТ и топливопроводов -
1 6460-1101010-10 Бак топливный в сборе 1 -
2 6460-1101110 Хомут крепления топливного бака в сборе 3 -
3 53205-3570088 Трубка подвода воздуха 1 -
5 53215-3506101 Трубка в сборе 1 -
6 53215-3506090 Трубка в сборе 1 -
7 53215-3506083 Трубка в сборе 1 -
8 6460-1104012 Топливозаборник в сборе 1 -
9 740.1105010-01 Фильтр грубой очистки топлива в сборе 1 -
11 6460-1101102 Кронштейн крепления топливного бака в сборе 3 -
12 7406.1105166-20 Трубка подводящая насоса предпусковой прокачки топлива в сборе 1 -
13 5320-1101159 Рукав соединительный топливных трубопроводов 1 -
15 7406.1105002 Кронштейн 1 -
16 55102-1101109 Прокладка кронштейна крепления топливного бака 6 -
17 6460-1101115 Прокладка хомута крепления топливного бака 3 -
18 5320-1104083 Кронштейн крепления топливных трубопроводов 1 -
19 541121-1104274 Наконечник 4 -
20 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 2 -
21 6520-1104018-14 Штуцер 2 -
23 5320-3827013 Прокладка датчика 2 -
24 6460-1104083 Кронштейн крепления топливных трубопроводов 1 -
25 1/09024/21 Болт М6-6gх20 2 -
26 1/60432/21 Болт М8-6gх16 2 -
29 1/55405/21 Болт М12х1,25-6gх35 2 -
30 1/55406/21 Болт М12х1,25-6gх40 12 -
32 1/55411/21 Болт М12х1,25-6gх65 3 -
35 1/03893/01 Винт М5-6gх10 10 -
37 1/58962/11 Гайка ЕМ6-6Н 2 -
38 1/61008/11 Гайка М8х1,25-6Н 2 -
39 1/61015/11 Гайка М12х1,25-6Н 23 -
40 1/02800/60 Прокладка уплотнительная 14х20х1,5 8 -
42 1/05200/01 Шайба плоская 12х22х3 3 -
43 1/05164/73 Шайба 6 пружинная 2 -
44 1/05166/77 Шайба 8 пружинная 2 -
45 1/05170/77 Шайба 12 пружинная 17 -
46 870882 Пробка коническая транспортная КГ 3/8" 1 -
47 853965 Угольник 6 ввертный 1 -
49 870005 Болт М14х1,5-6gх30 4 -
51 853890 Хомут специальный 2 -
52 864204 Кольцо уплотнительное 6 -
53 864269 Кольцо уплотнительное 1 -
54 5232.3827010 Датчик указателя уровня топлива 1 -
55 ВС-1 Замок висячий 1 -
56 37.1141010 Насос предпусковой прокачки топлива 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
