Цилиндр управления заслонкой в сборе
/ КамАЗ 5460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

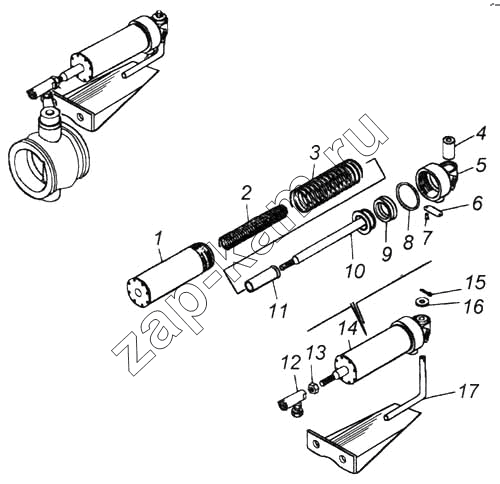

Схема/чертеж: Цилиндр управления заслонкой в сборе / КамАЗ 5460
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
100-3570210 100-3570210 Цилиндр управления заслонкой в сборе -
1 100-3570220 Цилиндр в сборе 1 -
2 100-3570229 Пружина 1 -
3 100-3570223 Пружина 1 -
4 100-3570233 Втулка 1 -
5 100-3570230 Крышка цилиндра 1 -
6 100-3512099 Табличка 1 -
7 304183 Заклепка пустотелая 2 -
8 100-3570232 Кольцо 1 -
9 100-3570228 Кольцо уплотнительное 1 -
10 100-3570224 Поршень в сборе 1 -
11 100-3570227 Упор 1 -
12 740.1108054 Наконечник тяги рычага управления регулятором 1 -
13 1/61023/11 Гайка М8-6Н низкая 1 -
14 100-3570210 Цилиндр управления заслонкой в сборе 1 -
15 1/07963/01 Шплинт разводной 3х15 1 -
16 1/05166/01 Шайба пружинная 8 4 -
17 53205-3570100 Кронштейн цилиндра в сборе 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
