Установка топливных баков, ФГОТ и топливопроводов
/ КамАЗ 5460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

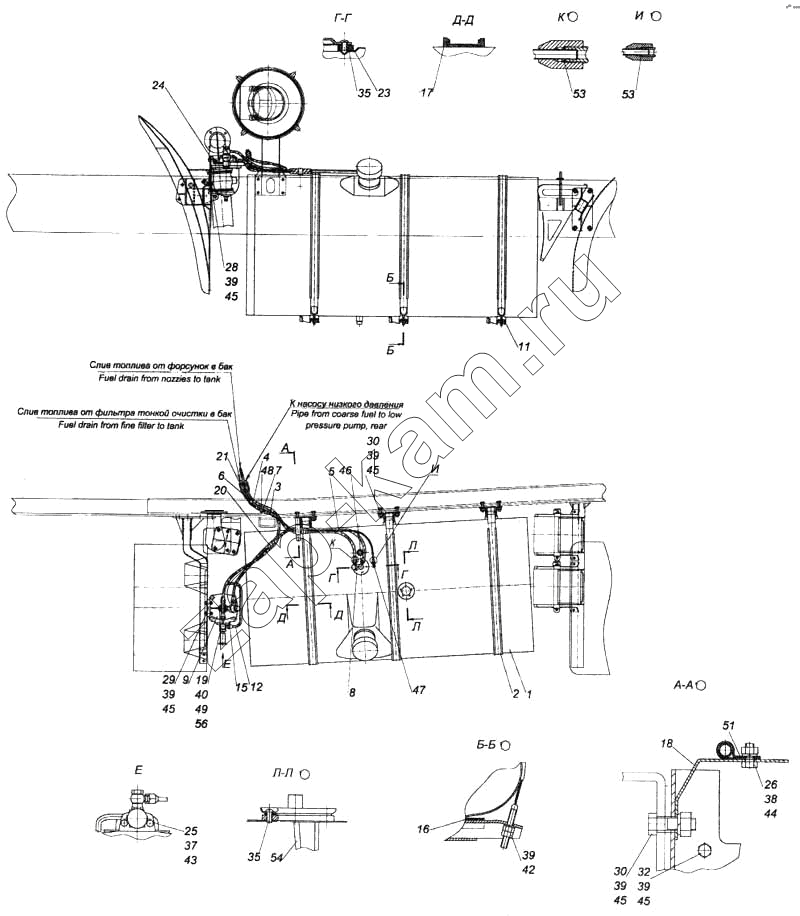

Схема/чертеж: Установка топливных баков, ФГОТ и топливопроводов / КамАЗ 5460
1
2
3
4
5
6
7
8
9
11
12
15
16
17
18
19
20
21
24
25
26
29
30
30
32
35
35
37
38
39
39
39
39
39
39
40
42
43
44
45
45
45
45
45
46
47
48
49
51
53
53
54
56
Поз. Артикул Название детали Кол-во Цена
6460-1100010-35 6460-1100010-35 Установка топливных баков, ФГОТ и топливопроводов -
1 КО.001.00.0.00 Бак топливный 1 -
2 КО.001.11.01.110 Хомут крепления топливного бака 3 -
3 53205-3570078 Трубка подвода воздуха в сборе 1 -
4 53205-3570035 Трубка 1 -
5 53215-3506101 Трубка в сборе 1 -
6 53215-3506090 Трубка в сборе 1 -
7 53215-3506080 Трубка 1 -
8 6460-1104012 Топливозаборник в сборе 1 -
9 740.1105010-01 Фильтр грубой очистки топлива в сборе 1 -
11 КО.001.1101104 Кронштейн крепления топливного бака 3 -
12 7406.1105166-20 Трубка подводящая насоса предпусковой прокачки топлива в сборе 1 -
15 7406.1105002 Кронштейн 1 -
16 55102-1101109 Прокладка кронштейна крепления топливного бака 6 -
17 6460-1101115 Прокладка хомута крепления топливного бака 3 -
18 5320-1104083 Кронштейн крепления топливных трубопроводов 1 -
19 541121-1104274 Наконечник 4 -
20 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 2 -
21 6520-1104018-14 Штуцер 2 -
24 6460-1104083 Кронштейн крепления топливных трубопроводов 1 -
25 1/09024/21 Болт М6-6gх20 2 -
26 1/60432/21 Болт М8-6gх16 2 -
29 1/55405/21 Болт М12х1,25-6gх35 2 -
30 1/55406/21 Болт М12х1,25-6gх40 12 -
32 1/55411/21 Болт М12х1,25-6gх65 3 -
35 1/03893/01 Винт М5-6gх10 10 -
37 1/58962/11 Гайка ЕМ6-6Н 2 -
38 1/61008/11 Гайка М8х1,25-6Н 2 -
39 1/61015/11 Гайка М12х1,25-6Н 23 -
40 1/02800/60 Прокладка уплотнительная 14х20х1,5 8 -
42 1/05200/01 Шайба плоская 12х22х3 3 -
43 1/05164/73 Шайба 6 пружинная 2 -
44 1/05166/77 Шайба 8 пружинная 2 -
45 1/05170/77 Шайба 12 пружинная 17 -
46 870882 Пробка коническая транспортная КГ 3/8" 1 -
47 853965 Угольник 6 ввертный 1 -
48 864920 Тройник 6 проходной 1 -
49 870005 Болт М14х1,5-6gх30 3 -
50 870031 Болт М14х1,5-6gх50 1 60 ₽
51 853890 Хомут специальный 2 -
52 864204 Кольцо уплотнительное 6 -
53 864269 Кольцо уплотнительное 3 -
54 СЯМИ407611-114-04 Датчик указателя уровня топлива СЯМИ114-04 ТУ4573-002-12258598-93 1 -
56 37.1141010 Насос предпусковой прокачки топлива 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
