Комплектация нагревателя 14ТС-10
/ КамАЗ 5460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

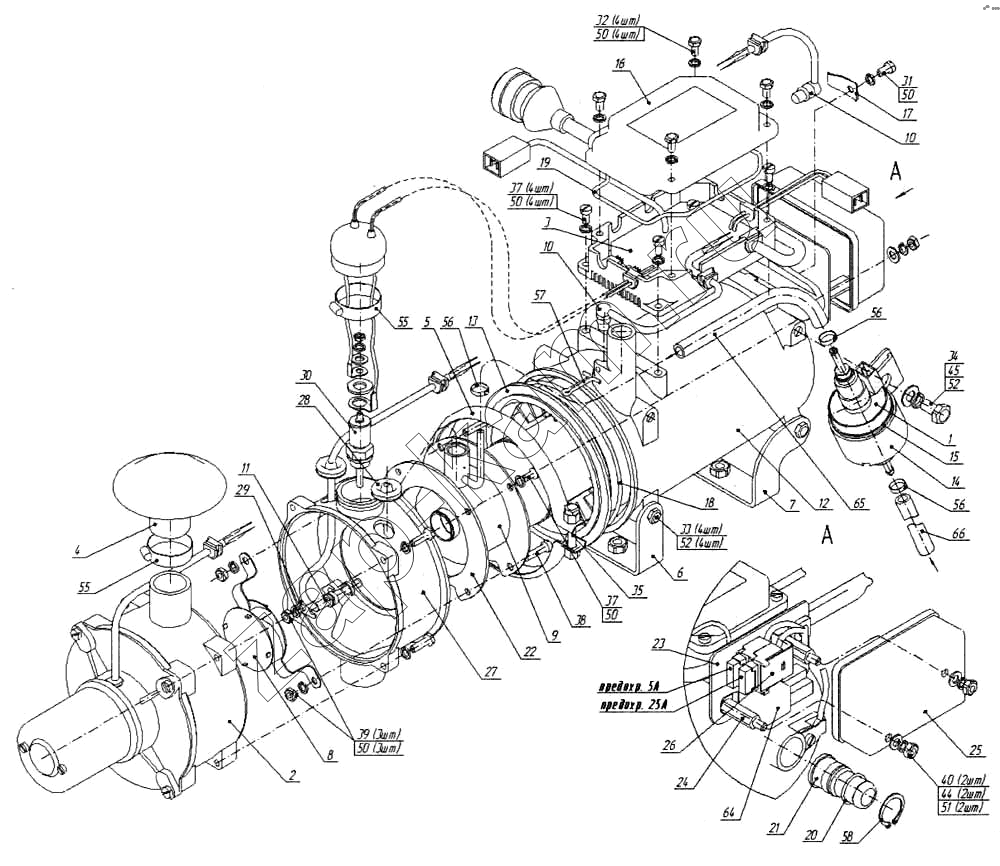

Схема/чертеж: Комплектация нагревателя 14ТС-10 / КамАЗ 5460
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
37
38
39
40
44
45
50
50
50
50
50
51
52
52
55
55
56
56
56
57
58
64
65
66
Поз. Артикул Название детали Кол-во Цена
1 10ТС.451.02.00.00.000 Топливный насос 1 -
2 10ТС.451.01.02.00.000 Нагнетатель воздуха 1 -
3 14ТС.451.01.03.00.000 Блок управления 1 -
4 10ТС.451.01.04.00.000 Воздухозаборник 1 -
5 10ТС.451.01.05.00.000 Хомут 1 -
6 14ТС.451.01.05.00.000 Кронштейн правый 1 -
7 14ТС.451.01.06.00.000 Кронштейн левый 1 -
8 10ТС.451.01.01.05.000 Завихритель 1 -
9 10ТС.451.01.01.01.000 Камера сгорания 1 -
10 14ТС.451.01.07.00.000 Датчики температуры и перегрева 2 -
11 10ТС.451.01.09.00.000 Индикатор пламени 1 -
12 10ТС.451.01.00.00.001 Корпус 1 -
13 10ТС.451 01.00.00.002 Теплообменник 1 -
14 10ТС.451 00.00.00.004 Хомут ( для топливного насоса) 1 -
15 10ТС.451 01.00.00.005 Амортизатор 1 -
16 10ТС.451.01.12.00.005 Крышка электронного блока 1 -
17 10ТС.451 01.00.00.006 Прижим 1 -
18 10ТС.451 01.00.00.012 Кольцо 1 -
19 10ТС.451 01.00.00.012-01 Кольцо 1 -
20 10ТС.451 01.00.00.012-03 Кольцо 1 -
21 14ТС.451.01.00.00.003 Штуцер 1 -
22 10ТС.451 01.00.00.004 Прокладка (для камеры сгорания) 1 -
23 14ТС.451.01.00.00.006 Пластина 1 -
24 14ТС.451.01.00.00.007 Стойка 2 -
25 14ТС.451.01.00.00.008 Кожух 1 -
26 14ТС.451.01.00.00.009 Прижим 1 -
27 10ТС.451 01.01.00.001 Переходник 1 -
28 10ТС.451 01.00.00.010 Уплотнение 1 -
29 10ТС.451 01.00.00.008 Прижим индикатора пламени 1 -
30 СН-06 Свеча 1 -
31 Болт М5х8 ГОСТ7805-70 Болт М5х8 ГОСТ7805-70 1 -
32 Болт М5х12 ГОСТ7805-70 Болт М5х12 ГОСТ7805-70 4 -
33 Болт М8х16 ГОСТ7798-70 Болт М8х16 ГОСТ7798-70 4 -
34 Болт М8х20 ГОСТ7798-70 Болт М8х20 ГОСТ7798-70 1 -
35 Болт М8х45 ГОСТ7798-70 Болт М8х45 ГОСТ7798-70 1 -
37 Винт М5х12 ГОСТ17473-80 Винт М5х12 ГОСТ17473-80 4 -
38 Винт М5х25 ГОСТ17473-80 Винт М5х25 ГОСТ17473-80 3 -
39 Гайка М5 ГОСТ5915-70 Гайка М5 ГОСТ5915-70 3 -
40 Гайка М6 ГОСТ 5915-70 Гайка М6 ГОСТ 5915-70 3 -
44 Шайба плоская диаметр6 ГОСТ11371-78 Шайба плоская диаметр6 ГОСТ11371-78 3 -
45 Шайба плоская диаметр8 ГОСТ11371-78 Шайба плоская диаметр8 ГОСТ11371-78 3 -
50 Шайба пружинная Шайба пружинная 4 -
51 Шайба пружинная Шайба пружинная 3 -
52 Шайба пружинная Шайба пружинная 1 -
55 Хомут 25х40 Хомут 25х40 1 -
56 Хомут АВА mini 9/9 Хомут АВА mini 9/9 3 -
57 Шплинт 3.2х32-003 ГОСТ 397-66 Шплинт 3.2х32-003 ГОСТ 397-66 1 -
58 Кольцо С23 ГОСТ13942-86 Кольцо С23 ГОСТ13942-86 1 -
64 Реле 901.3747 Реле 901.3747 1 -
65 Рукав резиновый 5Х10 ГОСТ 10362-76 L=250 мм Рукав резиновый 5Х10 ГОСТ 10362-76 L=250 мм 1 -
66 Рукав резиновый 5Х10 ГОСТ 10362-76 L=400 мм Рукав резиновый 5Х10 ГОСТ 10362-76 L=400 мм 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
