Установка подогревателя 15.8106-03
/ КамАЗ 5460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

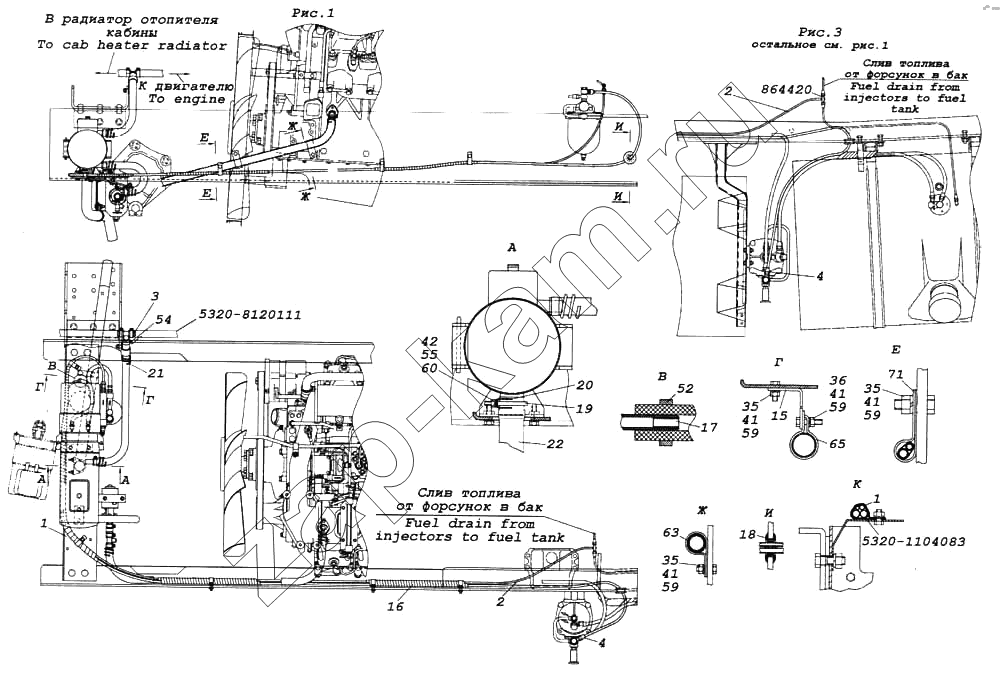

Схема/чертеж: Установка подогревателя 15.8106-03 / КамАЗ 5460
5320-1104083
5320-8120111
1
1
2
2
3
4
4
15
16
17
18
19
20
21
22
35
35
35
36
41
41
41
41
42
52
54
55
59
59
59
59
60
63
65
71
Поз. Артикул Название детали Кол-во Цена
15.8106-03-006 15.8106-03-006 Комплект поставки 1 -
5320-1104083 5320-1104083 Кронштейн крепления топливных трубопроводов -
5320-8120111 5320-8120111 Шланг отопителя подводящий -
1 6460-8106005 Установка подогревателя, электродвигателя с насосом и топливного фильтра 1 -
2 54115-3570327 Трубопровод 1 -
3 53205-8106032 Тройник (сварка) 1 -
4 53205-3506405 Трубка 1 -
15 6520-1015092 Кронштейн 1 -
16 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 7 -
17 53205-3570030 Втулка 1 -
18 5320-3703301 Втулка проходная 1 -
19 53205-8106050 Хомут 1 -
20 53205-8106051 Стремянка хомута 1 -
21 5320-8120149 Оболочка шланга 3 -
22 6520-8106053 Труба выпускная 1 -
23 6520-8106315 Наконечник 1 -
35 1/60436/21 Болт М8-6gх25 6 -
36 1/60439/21 Болт М8-6gх35 1 -
41 1/61008/11 Гайка М8х1,25-6Н 7 -
42 1/58962/21 Гайка М6-6Н 2 -
52 1/01685/90 Хомут 12 -
53 1/02800/60 Прокладка уплотнительная 14х20х1,5 1 -
54 ТОRRО20-32/12-С7W1 Хомут с червячной резьбой DIN3017 -
55 1/05194/01 Шайба плоская 6х12х1,5 2 -
59 1/05166/73 Шайба 8 пружинная 7 -
60 1/05164/73 Шайба 6 пружинная 2 -
61 864221 Кольцо уплотнительное толкателя 2 -
62 864269 Кольцо уплотнительное 1 -
63 853890 Хомут специальный 3 -
65 864452 Хомут 38,5 специальный 1 -
71 870920 Кляммер 13 2 -
73 870031 Болт М14х1,5-6gх50 1 60 ₽
82 45104998011390 Хомут ТОRRО 8-16/9-С7W1 1 -
85 45104998010890 Хомут ТОRRО20-32/12-С7W1 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
