Установка топливных баков, ФГОТ и топливопроводов
/ КамАЗ 5460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

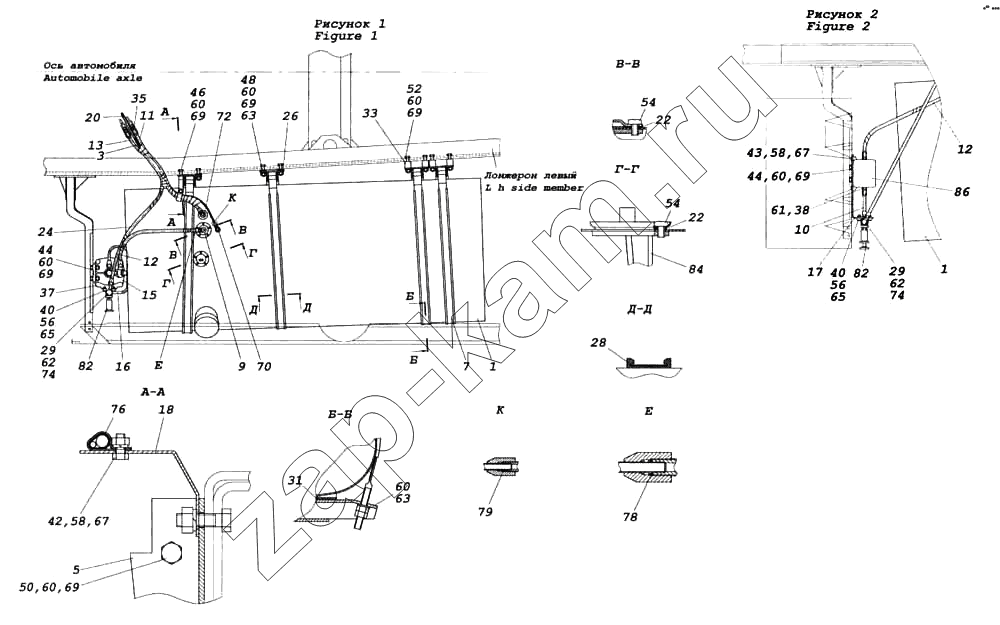

Схема/чертеж: Установка топливных баков, ФГОТ и топливопроводов / КамАЗ 5460
5460-1100013
5460-1100010
1
1
3
5
7
9
9
10
11
12
12
13
15
16
17
18
20
22
22
24
26
28
29
29
31
33
35
37
38
40
40
42
43
44
44
46
48
50
52
54
54
56
56
58
58
60
60
60
60
60
60
60
61
62
62
63
63
65
65
67
67
69
69
69
69
69
69
70
72
74
74
76
78
79
82
82
84
86
Поз. Артикул Название детали Кол-во Цена
5460-1100013 5460-1100013 Установка топливных баков, ФГОТ и топливопроводов -
5460-1100010 5460-1100010 Установка топливных баков, ФГОТ и топливопроводов -
1 53215-1101010-21 Бак топливный 1 -
3 54115-3570060 Трубка 1 -
5 53212-1101104 Кронштейн крепления топливного бака (сварка) 4 -
7 53212-1101110 Хомут крепления топливного бака 4 -
9 65116-1104012 Трубка приемная с фильтром 1 -
9 45104110400200 Заборник топлива с электроподогревом 7508.451128.000-06 1 -
10 53215-3506011 Трубка 1 -
11 53215-3506080 Трубка 1 -
12 53215-3506050 Трубка 1 -
13 53215-3506055 Трубка 1 -
15 740.11-1105010 Фильтр грубой очистки топлива с подогревателем 1 -
16 7406.1105166-20 Трубка подводящая насоса предпусковой прокачки топлива в сборе 1 -
17 65117-1105019 Кронштейн 1 -
18 5320-1104083 Кронштейн крепления топливных трубопроводов 1 -
20 5320-1104159 Шланг соединительный топливных трубопроводов 1 -
22 5320-3827013 Прокладка датчика 2 -
24 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 4 -
26 53212-1101101 Проставка 1 -
28 541121-1101115 Прокладка хомута крепления топливного бака 4 -
29 541121-1104274 Наконечник 2 -
31 55102-1101109 Прокладка кронштейна крепления топливного бака 8 -
33 55105-1101119 Проставка 8 -
35 6520-1104018-14 Штуцер 2 -
37 7406.1105002 Кронштейн 1 -
38 6520-1104018-20 Штуцер 2 -
40 1/09024/21 Болт М6-6gх20 2 -
42 1/60432/21 Болт М8-6gх16 1 -
43 1/60434/21 Болт М8-6gх20 2 -
44 1/55405/21 Болт М12х1,25-6gх35 2 -
46 1/55406/21 Болт М12х1,25-6gх40 2 -
48 1/55407/21 Болт М12х1,25-6gх45 6 -
50 1/55411/21 Болт М12х1,25-6gх65 4 -
52 1/55413/21 Болт М12х1,25-6gх75 8 -
54 1/03893/01 Винт М5-6gх10 10 -
56 1/58962/11 Гайка ЕМ6-6Н 2 -
58 1/61008/11 Гайка М8х1,25-6Н 1 -
60 1/61015/11 Гайка М12х1,25-6Н 30 -
61 1/02570/60 Прокладка 16,2х22х1,5 2 -
62 1/02800/60 Прокладка уплотнительная 14х20х1,5 4 -
63 1/05200/01 Шайба плоская 12х22х3 10 -
65 1/05164/73 Шайба 6 пружинная 2 -
67 1/05166/77 Шайба 8 пружинная 1 -
69 1/05170/77 Шайба 12 пружинная 22 -
70 853965 Угольник 6 ввертный 1 -
72 864857 Угольник ввертный 1 -
74 870005 Болт М14х1,5-6gх30 2 -
76 853890 Хомут специальный 1 -
78 864204 Кольцо уплотнительное 6 -
79 864269 Кольцо уплотнительное 1 -
82 4571325151 Насос предпусковой прокачки топлива 37.1141010 1 -
84 4573824460 Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 1 -
86 45104110500490 Sераr 2000/5/50, Фильтр грубой очистки топлива 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
