4310-3125001 Установка системы накачки шин
/ КамАЗ 6350 (8х8)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

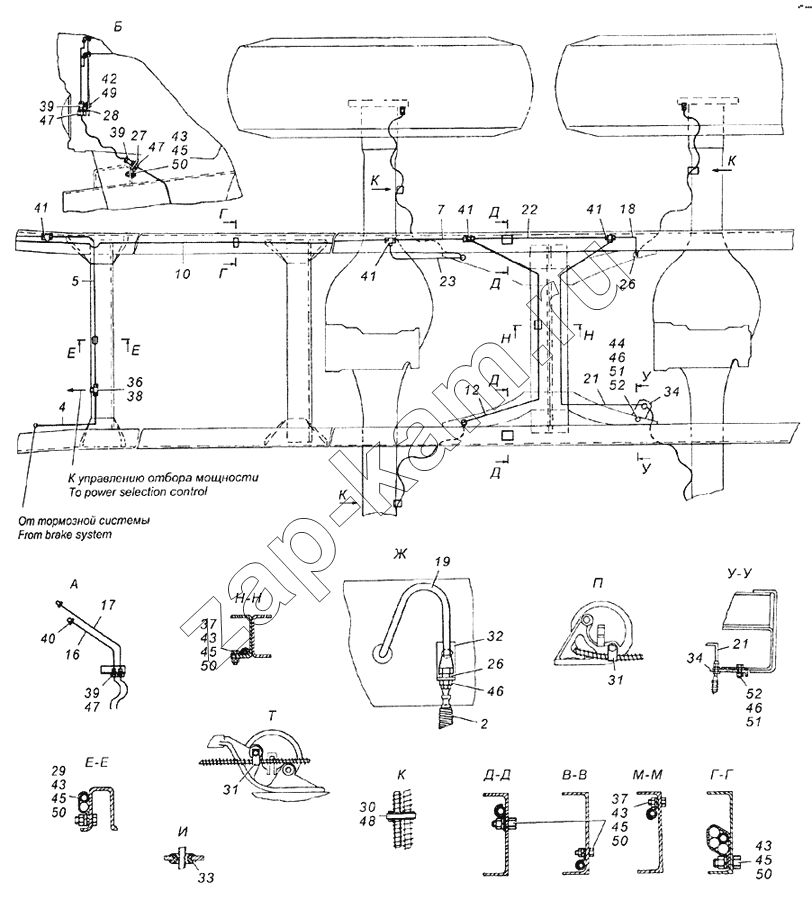

Схема/чертеж: 4310-3125001 Установка системы накачки шин / КамАЗ 6350 (8х8)
4310-3125001-10
4310-3125001
43101-3125601-10
43101-3125601
2
4
5
7
7
10
12
16
16
17
17
18
19
21
21
22
23
26
26
27
28
29
30
31
31
32
33
34
34
36
37
37
38
39
39
39
40
41
41
41
41
42
43
43
43
43
43
44
45
45
45
45
45
46
46
46
47
47
47
48
49
50
50
50
50
50
51
51
52
52
Поз. Артикул Название детали Кол-во Цена
4310-3125001-10 4310-3125001-10 Установка системы накачки шин ; -
4310-3125001 4310-3125001 Установка системы накачки шин ; -
43101-3125601-10 43101-3125601-10 Установка системы накачки шин ; -
43101-3125601 43101-3125601 Установка системы накачки шин ; -
1 4310-3122001 Установка крана управления 1; -
1 43101-3122601 Установка крана управления давлением 1; -
2 4310-3125050-10 Шланг гибкий 6; -
3 4310-3125064-01 Шланг в сборе 2; -
3 4310-3506060-10 Шланг гибкий тормозных механизмов 2; 300 ₽
4 4310-3125070-10 Трубка 1; -
5 4310-3125072-10 Трубка 1; -
6 4310-3125074 Трубка от крана управления к шинам колес первая в сборе 1; -
6 43101-3125074 Трубка 1; -
7 4310-3125076-20 Трубка 2; -
7 43118-3125076-20 Трубка 2; -
8 4310-3125078-10 Трубка 1; -
9 43101-3125080 Трубка 1; -
9 43118-3125080-20 Трубка 1; -
10 4310-3125082-10 Трубка 1; -
11 43118-3125084-20 Трубка 1; -
12 43114-3125086 Трубка 1; -
13 4310-3125090-10 Трубка 1; -
14 43118-3125092-20 Трубка 1; -
15 4310-3125094-10 Трубка 1; -
16 4310-3125096-10 Трубка 1; -
16 43101-3125096 Трубка 1; -
17 4310-3125104-10 Трубка 1; -
17 43101-3125104 Трубка 1; -
18 43114-3125106 Трубка 1; -
19 43118-3125108-20 Трубка 1; -
20 43118-3125110-20 Трубка 1; -
21 43114-3125112 Трубка 1; -
22 43114-3125114 Трубка 1; -
23 43118-3125116-20 Трубка 1; -
24 4310-3125194-10 Трубка 1; -
24 43101-3125194 Трубка 1; -
25 53212-3506176 Базовый чертеж трубки 43; -
26 861342-20 Штуцер 6; -
27 4310-3125068-10 Кронштейн 1; -
28 4310-3125069-10 Кронштейн 1; -
29 5511-3506194 Скоба 1; -
30 4310-3723228 Прокладка уплотнительная 4; -
31 4310-3125256 Кронштейн 2; -
32 43118-3125270-20 Кронштейн 2; -
33 5320-3703301 Втулка проходная 2; -
34 55102-2411052 Кронштейн штуцера 1; -
36 864850 Тройник 1; -
37 853938 Скоба 7; -
38 864814 Штуцер 12 проходной 3(4); -
39 864880 Штуцер фланцевый проходной 4; -
40 864882 Угольник 2; -
41 864921 Тройник 12 проходной 6; -
42 1/09024/21 Болт М6-6gх20 2; -
43 1/60436/21 Болт М8-6gх25 10; -
44 1/59703/21 Болт М10х1,25-6gх16 2; -
45 1/61008/11 Гайка М8х1,25-6Н 10; -
46 1/07910/11 Гайка М10х1,25-6Н 9; -
47 1/07266/11 Гайка низкая М18х1,5-6Н 4; -
48 1/02906/90 Хомут крепления соединительных муфт в сборе 4; -
49 1/05164/77 Шайба 6 пружинная 2; -
50 1/05166/77 Шайба 8 пружинная 10; -
51 1/05168/73 Шайба 10 пружинная 3; -
52 1/59705/21 Болт М10х1,25-6gх20 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
