6520-3400018-01 Установка трубопроводов
/ КамАЗ 6460 (Евро 3, 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

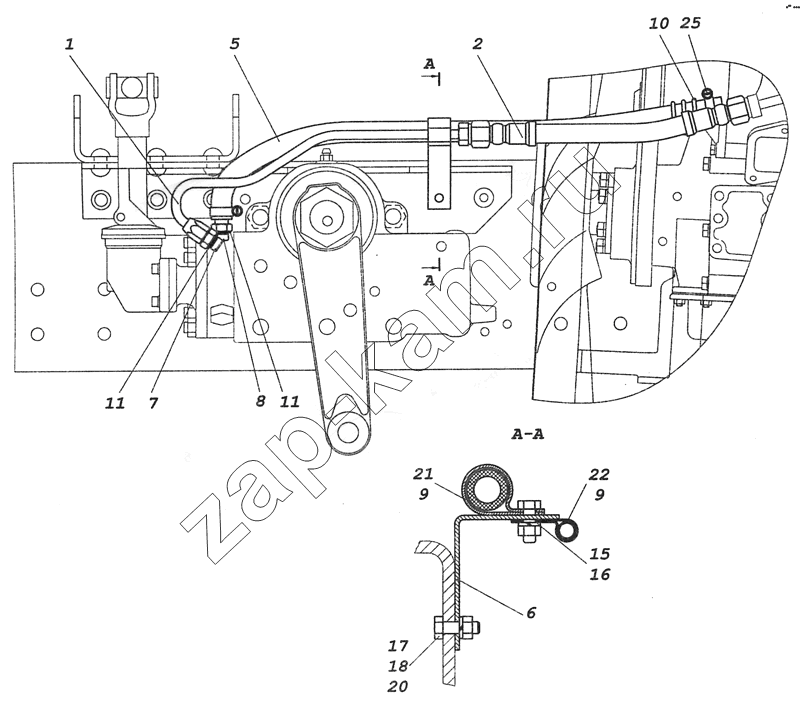

Схема/чертеж: 6520-3400018-01 Установка трубопроводов / КамАЗ 6460 (Евро 3, 4)
1
2
5
5
5
6
7
8
9
9
10
11
11
15
16
17
18
20
21
22
25
Поз. Артикул Название детали Кол-во Цена
6520-3400018-02 6520-3400018-02 Установка трубопроводов 1; -
6520-3400018-01 6520-3400018-01 Установка трубопроводов 1; -
1 6520-3408054-01 Труба высокого давления 1; -
2 5511-8609090-01 Рукав высокого давления в сборе 1; -
5 6520-3408025-01 Шланг низкого давления 1; -
5 53212-3408027-63 Шланг низкого давления 1; -
6 6520-3408030-01 Кронштейн 1; -
7 6520-3408059-01 Штуцер высокого давления 1; -
8 6520-3408060-01 Штуцер низкого давления 1; -
9 53205-3506430 Втулка трубки 2; -
10 5320-8120149 Оболочка шланга 2; -
11 6520-3408225-01 Прокладка 2; -
15 251645 Гайка М8-6Н ОСТ 37.001.197-75 1; -
16 1/60434/21 Болт М8-6gх20 1; -
17 1/55404/21 Болт М12х1,25-6gх30 1; -
18 1/61036/11 Гайка М12х1,25-6Н 1; -
20 1/05170/77 Шайба 12 пружинная 1; -
21 853890 Хомут специальный 1; -
22 870920 Кляммер 13 1; -
25 45104998010890 Хомут ТОRRО20-32/12-С7W1 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
