5490-1303090 Установка трубы байпасной
/ КамАЗ 6460 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

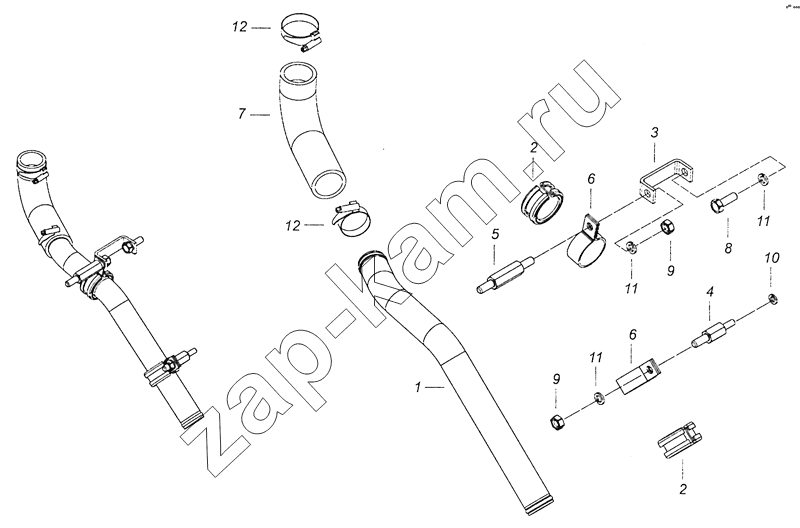

Схема/чертеж: 5490-1303090 Установка трубы байпасной / КамАЗ 6460 (Евро 4)
1
2
2
3
4
5
6
6
7
8
9
9
10
11
11
11
12
12
Поз. Артикул Название детали Кол-во Цена
1 5490-1303091 Труба байпасная 1; -
2 5297-1303079 Прокладка хомута 2; -
3 5490-1303092 Кронштейн 1; -
4 5490-1303093-10 Стойка 1; -
5 5490-1303094-10 Стойка 1; -
6 5480-1303151 Хомут 2; -
7 5297-8106920-01 Шланг угловой 1; -
8 1/13069/21 Болт М10х1,25-6gх30 1; -
9 1/21647/11 Гайка М10х1,25-6Н 2; -
10 1/05166/73 Шайба 8 пружинная 1; -
11 1/05168/77 Шайба 10 пружинная 3; -
12 45104998010290 Хомут TORRO 40-60/12-C7W1 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
