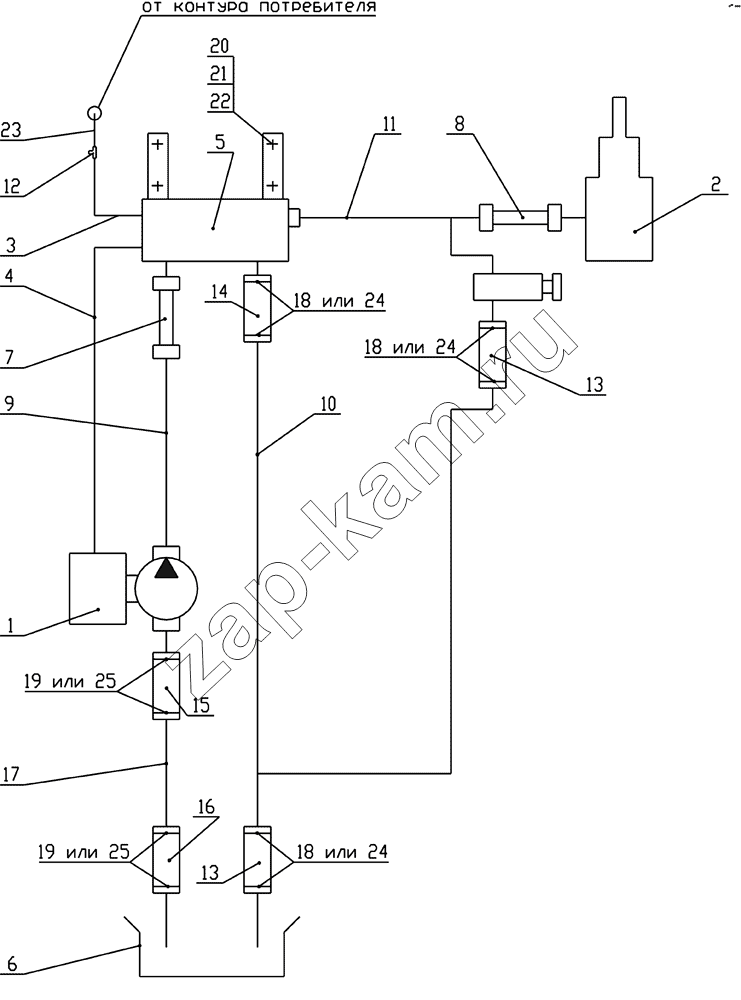

65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-1
/ КамАЗ 65111
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
24
24
25
25
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 5511-4202001-30СБ | Установка коробки отбора мощности с насосом | 1; | - | |
| 2 | 65111-8603001СБ | Установка гидроцилиндра | 1; | - | |
| 3 | 55102-8606020СБ | Трубка подвода воздуха | 1; | - | |
| 4 | 65115-8606020СБ | Трубка подвода воздуха | 1; | - | |
| 5 | 65115-8607120СБ | Блок управления | 1; | - | |
| 6 | 5511-8608001-10СБ | Установка бака масляного | 1; | - | |
| 7 | 5511-8609090-01СБ | Рукав высокого давления | 1; | - | |
| 8 | 55102-8609090СБ | Рукав высокого давления | 1; | - | |
| 9 | 5511-8609135-10СБ | Труба высокого давления | 1; | - | |
| 10 | 65115-8609152СБ | Труба низкого давления | 1; | - | |
| 11 | 65115-8609170-30СБ | Труба высокого давления | 1; | - | |
| 12 | 864919 | Тройник проходной | 1; | - | |
| 13 | 5511-8609116 | Рукав | 2; | - | |
| 14 | 5511-8609117 | Рукав | 1; | - | |
| 15 | 5511-8609120-10 | Рукав длина 80 | 1; | - | |
| 16 | 5511-8609121 | Рукав длина 260 | 1; | - | |
| 17 | 5511-8609130-40 | Труба (с коробкой передач модели 14) | 1; | - | |
| 18 | СБИТ 305419.003-21 | Хомут стяжной (20-35)х9 СБИТ305419.003ТУ | ; | - | |
| 19 | СБИТ 305.419.004-20 | Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ | ; | - | |
| 20 | 1/59707/21 | Болт М10х1,25-6gх25 | 4; | - | |
| 21 | 1/21647/11 | Гайка М10х1,25-6Н | 4; | - | |
| 22 | 1/05168/70 | Шайба 10 пружинная | 4; | - | |
| 23 | 55102-8606030СБ | Трубка подвода воздуха | 1; | - | |
| 24 | TORRO 25-40/12-C7W1 | Хомут с червячной резьбой DIN 3017 | ; | - | |
| 25 | TORRO 32-50/12-C7W1 | Хомут с червячной резьбой | ; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
