Гидроцилиндр опрокидывающего механизма (55111, 65115)
/ КамАЗ 65115

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

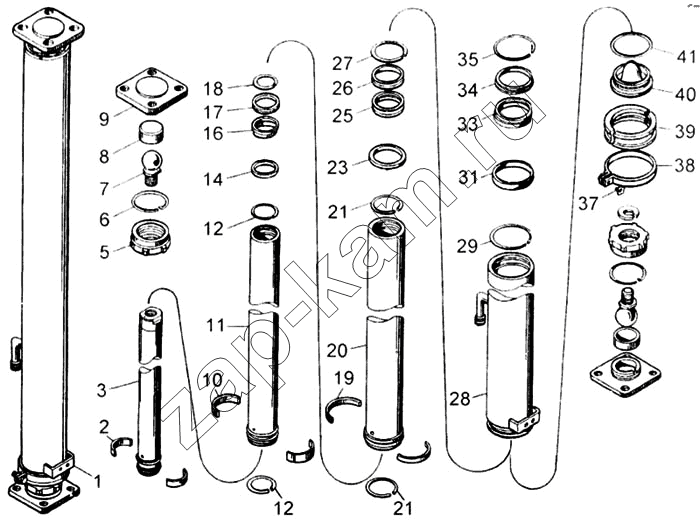

Схема/чертеж: Гидроцилиндр опрокидывающего механизма (55111, 65115) / КамАЗ 65115
1
2
3
5
6
7
8
9
10
11
12
12
14
16
17
18
19
20
21
21
23
25
26
27
28
29
31
33
34
35
37
38
39
40
41
Поз. Артикул Название детали 3) 551114) 65115 Цена
15.8603553-11 15.8603553-11 Вкладыш 11 -
1 5511-8603010 Гидроцилиндр в сборе 11 -
2 5511-8603281 Полукольцо 22 -
3 5511-8603125 Плунжер 11 -
5 5511-8603098 Гайка 22 -
6 5511-8603077 Кольцо стопорное 22 -
7 5511-8603147 Головка шаровая 22 -
8 15.8603553-10 Вкладыш 22 -
9 5511-8603146 Опора гидроцилиндра 22 -
10 5511-8603282 Полукольцо 22 -
11 5511-8603104-30 Плунжер 11 -
12 12.8603407-01 Кольцо упорное 22 -
14 12.8603403-11 Манжета 11 -
16 12.8603401-30 Направляющая 11 -
17 12.8603404-20 Чистильщик 11 -
18 12.8603408 Кольцо разрезное 11 -
19 5511-8603283 Полукольцо 22 -
20 5511-8503103-30 Плунжер 11 -
21 13.8603407-01 Кольцо упорное 22 -
23 13.8603403-11 Манжета 11 -
25 13.8603401-30 Направляющая 11 -
26 13.8603404-20 Чистильщик 11 -
27 13.8603408 Кольцо разрезное 11 -
28 5511-8603015-30 Корпус гидроцилиндра 11 -
29 14.8603407-01 Кольцо упорное 11 -
31 14.8603403-11 Манжета 11 -
33 14.8603401-30 Направляющая 11 -
34 14.8603404-20 Чистильщик 11 -
35 14.8603408 Кольцо разрезное 11 -
37 870851 Шайба замковая 10 11 -
38 5511-8603050 Хомут 11 -
39 5511-8603026 Полукольцо обоймы 22 -
40 5511-8603024 Днище гидроцилиндра 11 -
41 094-100-36-2-2 Кольцо (комплектуется НЗАС) 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
