Привод управления механизмом переключения делителя передач
/ КамАЗ 65115

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

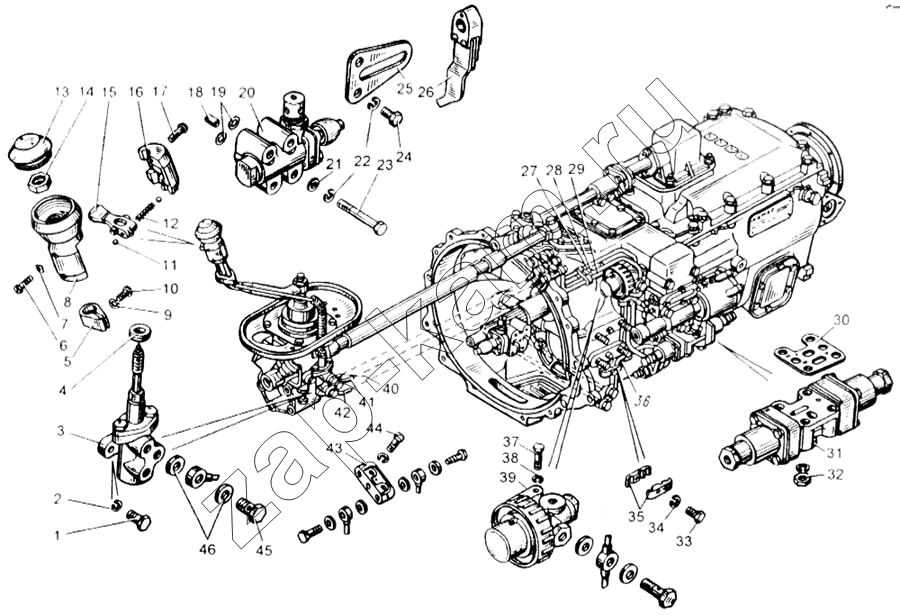

Схема/чертеж: Привод управления механизмом переключения делителя передач / КамАЗ 65115
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Поз. Артикул Название детали 7) КП-148) КП-152 Цена
1 1/60436/21 Болт М8-6gх25 11 -
2 1/05166/73 Шайба 8 пружинная 22 -
3 15.1772132 Кран управления делителем передач с тросом в сборе 11 -
4 15.1772181 Втулка предохранительной трубки 11 -
5 15.1772224 Хомут крепления троса 11 -
6 1/32694/01 Винт М4-6gх18 22 -
7 1/26010/73 Шайба волнистая 4 22 -
8 15.1772190 Корпус переключения крана управления в сборе 11 -
9 1/26052/73 Шайба зубчатая 5 11 -
10 1/32740/01 Винт М5-6gх12 11 -
11 864736 Шарик Б5 22 -
12 15.1772206 Пружина фиксатора переключателя 11 -
13 15.1772218 Крышка корпуса переключателя верхняя 11 -
14 870514 Гайка М12х1,25-6Н 11 -
15 15.1772202 Переключатель крана управления делителем 11 -
16 15.1772212 Крышка корпуса переключателя боковая в сборе 11 -
17 15.1772214 Винт установочный корпуса переключателя 22 -
18 870771 Штифт цилиндрический 8х16 11 -
19 15.1772052 Кольцо уплотнительное 22 -
20 15-1772040 Клапан включения делителя передач в сборе 11 840 ₽
21 1/05196/01 Шайба плоская 8х17 44 -
22 1/05166/73 Шайба 8 пружинная 44 -
23 1/60444/21 Болт М8-6gх60 44 -
24 1/60432/21 Болт М8-6gх16 22 -
25 15.1772072 Направляющая упора клапана 11 -
26 15.1772080 Упор клапана включения делителя передач в сборе 11 -
27 15.1772320 Воздухопровод заднего цилиндра воздухораспределителя 11 -
28 15.1772270 Воздухопровод от редукционного клапана к крану управления и клапану включения делителя 11 -
29 15.1772300 Воздухопровод переднего цилиндра воздухораспределителя 11 -
30 15.1772026 Прокладка корпуса воздухораспределителя 11 -
31 15.1772010 Воздухораспределитель механизма переключения в сборе 11 -
32 1/61008/11 Гайка М8х1,25-6Н 44 -
33 1/60436/21 Болт М8-6gх25 33 -
34 1/05166/73 Шайба 8 пружинная 33 -
35 15.1772336 Скоба крепления воздухопроводов 1212 -
36 15.1772290 Воздухопровод от клапана включения к воздухораспределителю 11 -
37 1/09026/21 Болт М6-6gх25 22 -
38 1/05164/73 Шайба 6 пружинная 22 -
39 15.1772100 Клапан редукционный управления механизмом в сборе 11 4 460 ₽
40 15.1772356 Воздухопровод в сборе 11 -
41 15.1772360 Воздухопровод в сборе 11 -
42 15.1772350 Воздухопровод в сборе 11 -
43 15.1772326 Колодка крепления наконечников воздухопроводов 11 -
44 1/60440/21 Болт М8-6gх40 22 -
45 870007 Болт М10х1,25-6gх23 22 -
46 1/02844/60 Прокладка уплотнительная 10х16х1,5 44 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
