65115-8404002 Установка задних крыльев
/ КамАЗ 65115, 65116 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

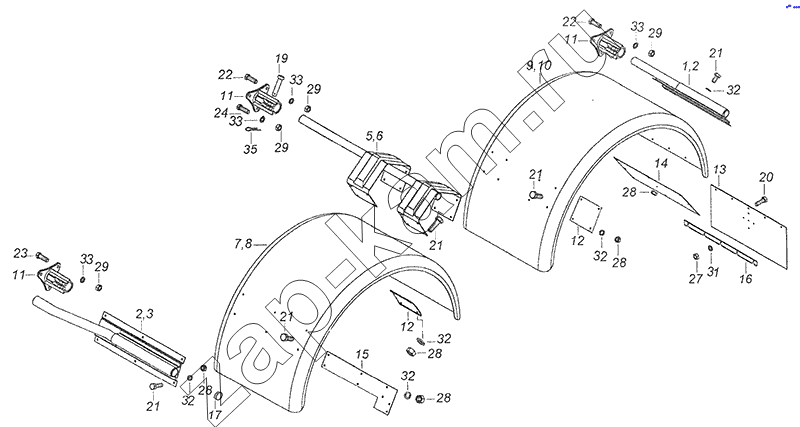

Схема/чертеж: 65115-8404002 Установка задних крыльев / КамАЗ 65115, 65116 (Евро-4)
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
19
20
21
21
21
21
21
22
22
23
24
27
28
28
28
28
28
29
29
29
29
31
32
32
32
32
32
33
33
33
33
35
Поз. Артикул Название детали Кол-во Цена
1 54115-8404140-10 Кронштейн крыла задний правый 1; -
2 54115-8404141-10 Кронштейн крыла задний левый 1; -
3 65115-8404142 Кронштейн крыла передний правый 1; -
4 65115-8404143 Кронштейн крыла передний левый 1; -
5 54115-8404156-10 Кронштейн крыла средний правый 1; -
6 54115-8404157-10 Кронштейн крыла средний левый 1; -
7 65115-8404012 Крыло заднее №1 правое 1; -
8 65115-8404013 Крыло заднее №1 левое 1; -
9 65116-8404014 Крыло заднее №2 правое 1; -
10 65116-8404015 Крыло заднее №2 левое 1; -
11 5410-8404151 Держатель заднего крыла 6; -
12 5513-8404194 Пластина 8; -
13 5513-8404310 Фартук крыла 2; -
14 54115-8404318-10 Пластина 2; -
15 54115-8404319-10 Пластина 2; -
16 5513-8404326 Планка 2; -
17 65117-8410045 Заглушка 6; -
19 260048 Палец 6; -
20 1/09026/21 Болт М6-6gх25 8; -
21 1/60436/21 Болт М8-6gх25 56; -
22 1/55405/21 Болт М12х1,25-6gх35 10; -
23 1/55407/21 Болт М12х1,25-6gх45 12; -
24 1/55409/21 Болт М12х1,25-6gх55 2; -
27 1/58962/11 Гайка ЕМ6-6Н 8; -
28 1/61008/11 Гайка М8х1,25-6Н 56; -
29 1/61036/11 Гайка М12х1,25-6Н 24; -
31 1/05164/77 Шайба 6 пружинная 8; -
32 1/05166/77 Шайба 8 пружинная 56; -
33 1/05170/77 Шайба 12 пружинная 24; -
35 1/07964/01 Шплинт разводной 3х20 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
