65116-1100030 Установка топливного бака
/ КамАЗ 65115 (Евро-3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

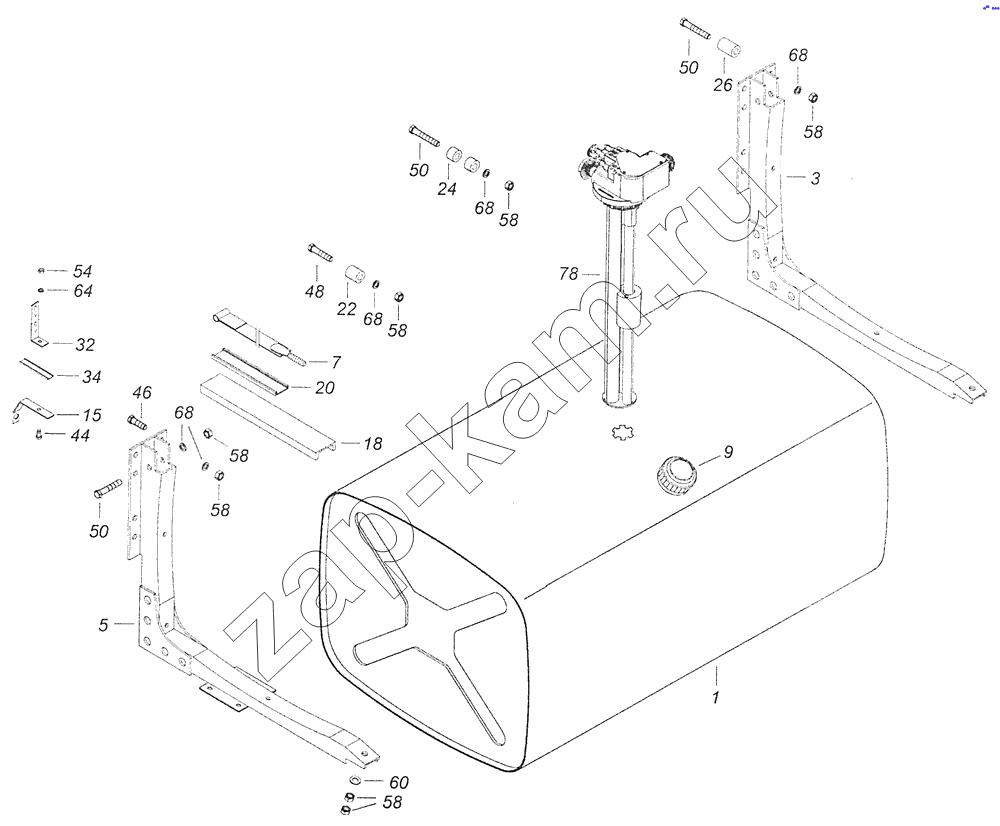

Схема/чертеж: 65116-1100030 Установка топливного бака / КамАЗ 65115 (Евро-3)
1
1
1
3
5
7
9
15
18
20
22
24
26
32
34
44
46
48
50
50
50
54
58
58
58
58
58
58
60
64
68
68
68
68
78
Поз. Артикул Название детали Кол-во Цена
65116-1100030-10 65116-1100030-10 Установка топливного бака 1; -
65116-1100030 65116-1100030 Топливный бак 1; -
1 53215-1101010-15 Бак топливный 1; -
1 53215-1101010-25 Бак топливный 1; -
3 53212-1101104 Кронштейн крепления топливного бака (сварка) 1; -
5 53212-1101104-10 Кронштейн крепления топливного бака 2; -
7 53212-1101110 Хомут крепления топливного бака 3; -
9 53215-1103001 Установка крышки топливного бака 1; -
15 5320-1104083 Кронштейн крепления топливных трубопроводов 1; -
18 55102-1101109 Прокладка кронштейна крепления топливного бака 6; -
20 541121-1101115 Прокладка хомута крепления топливного бака 3; -
22 43118-1101119 Проставка 4; -
24 43118-1101119-10 Проставка 6; -
26 43118-1101119-20 Проставка 4; -
32 5320-3506432 Скоба 1; -
34 53205-3706221 Втулка трубки 1; -
44 1/60432/21 Болт М8-6gх16 1; -
46 1/55406/21 Болт М12х1,25-6gх40 4; -
48 1/55409/21 Болт М12х1,25-6gх55 4; -
50 1/55411/21 Болт М12х1,25-6gх65 6; -
54 1/61008/11 Гайка М8х1,25-6Н 1; -
58 1/61015/11 Гайка М12х1,25-6Н 20; -
60 1/05200/01 Шайба плоская 12х22х3 3; -
64 1/05166/77 Шайба 8 пружинная 1; -
68 1/05170/77 Шайба 12 пружинная 14; -
78 45104110403390 Топливозаборник 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
