Основание платформы
/ КамАЗ 65116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

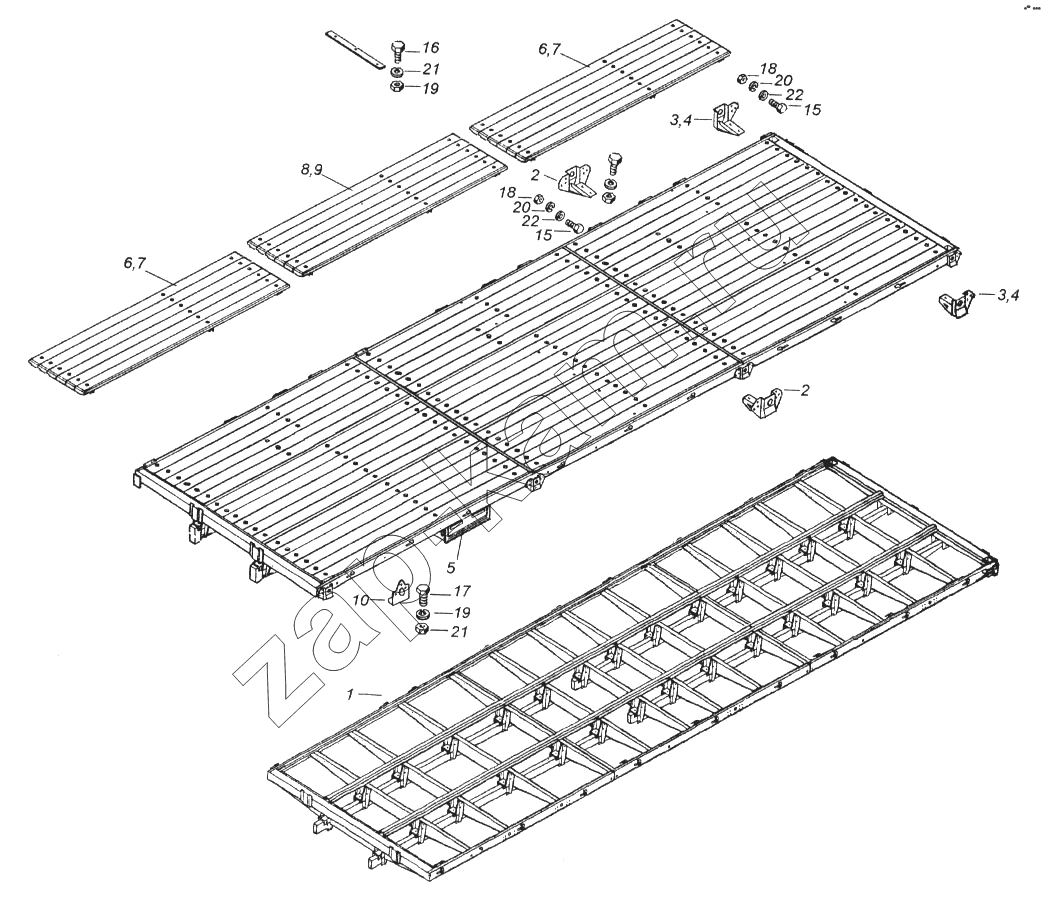

Схема/чертеж: Основание платформы / КамАЗ 65116
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
15
15
16
17
18
18
19
19
20
20
21
21
22
22
Поз. Артикул Название детали Кол-во Цена
1 65117-8501016-70 Каркас основания платформы 1 -
2 53215-8502022-70 Упор средней стойки 4 -
3 53215-8502030-70 Упор передней правой стойки 2 -
4 53215-8502031-70 Упор передней левой стойки 2 -
5 53215-8507010-70 Ящик платформы 1 -
6 65117-8522030-70 Щит пола №1 средний 2 -
7 65117-8522031-70 Щит пола №1 крайний 4 -
8 65117-8522040-70 Щит пола №2 средний 1 -
9 65117-8522041-70 Щит пола №2 крайний 2 -
10 65117-8521114-70 Угольник фиксирующий верхний 2 -
15 1/60434/21 Болт М8-6gх20 28 -
16 1/59707/31 Болт М10х1,25-6gх25 24 -
17 1/59716/21 Болт М10х1,25-6gх90 6 -
18 1/61008/11 Гайка М8х1,25-6Н 28 -
19 1/21647/11 Гайка М10х1,25-6Н 30 -
20 1/05166/77 Шайба 8 пружинная 28 -
21 1/05168/77 Шайба 10 пружинная 30 -
22 1/26427/01 Шайба плоская 8,45х12х1 24 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
