Установка радиатора
/ КамАЗ 65116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

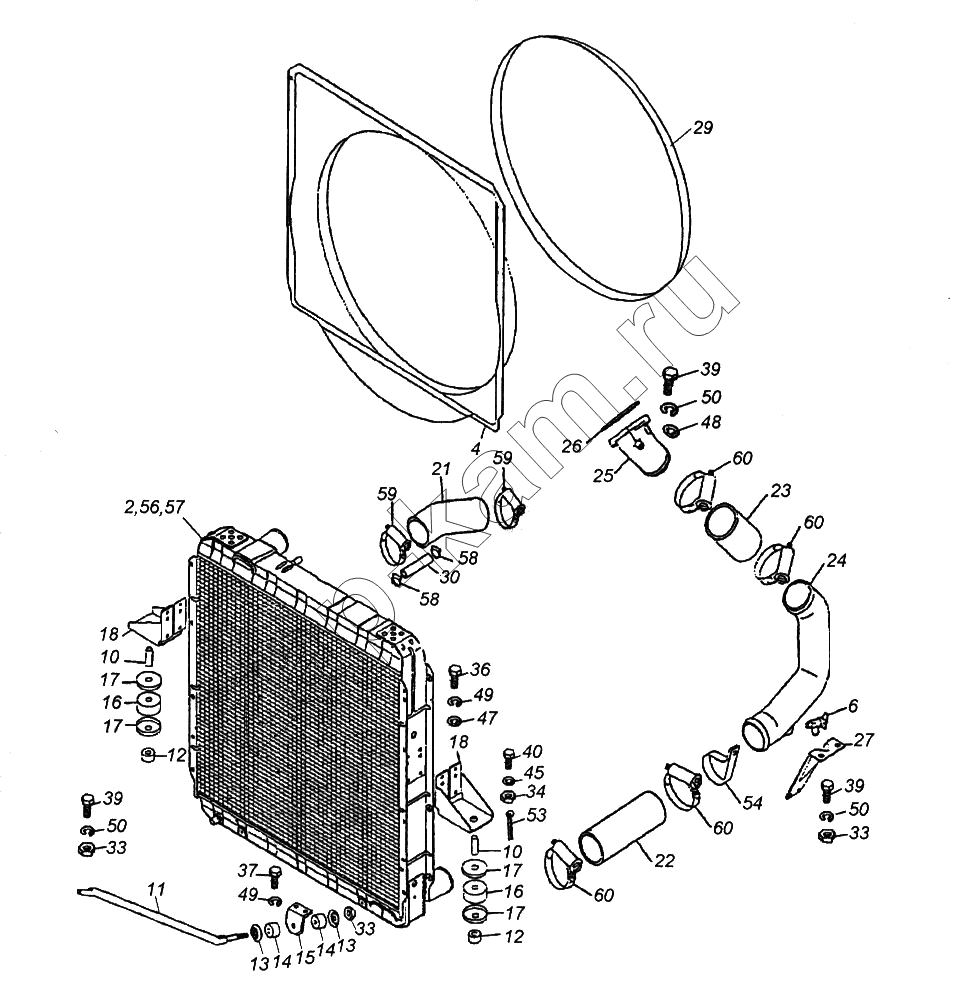

Схема/чертеж: Установка радиатора / КамАЗ 65116
2
4
6
10
10
11
12
12
13
13
14
14
15
16
16
17
17
17
17
18
18
21
22
23
24
25
26
27
29
30
33
33
33
34
36
37
39
39
39
40
45
47
48
49
49
50
50
50
53
54
56
57
58
58
59
59
60
60
60
60
Поз. Артикул Название детали Кол-во Цена
2 54115-1301010-10 Радиатор в сборе 1 по запросу - 53 360 ₽
4 54115-1309010-20 Кожух вентилятора 1 -
6 5320-8105010-01 Кран сливной в сборе 1 -
10 5320-1302031 Втулка распорная 2 -
11 65115-1302034 Тяга крепления радиатора 1 -
12 5320-1302037 Подушка крепления радиатора 2 30 ₽
13 5320-1302038 Чашка буфера тяги 2 -
14 5320-1302040 Буфер тяги крепления радиатора 2 -
15 54115-1302047 Кронштейн 1 -
16 5320-1302060 Подушка подвески радиатора 2 -
17 5320-1302062 Чашка подвески радиатора 4 -
18 54115-1302077-10 Кронштейн подвески радиатора 2 -
21 5320-1303010 Рукав 1 -
22 54115-1303026 Рукав 1 -
23 5320-1303027 Рукав 1 -
24 5320-1303028 Колено подводящего патрубка водяного трубопровода 1 -
25 54115-1303058-10 Патрубок подводящий водяного трубопровода 1 -
26 5320-1303063 Прокладка подводящего патрубка 1 -
27 54115-1303079-01 Кронштейн крепления колена подводящего трубопровода 1 -
29 54115-1309015-10 Уплотнитель кожуха вентилятора 1 -
30 5320-1311063-01 Рукав от радиатора к бачку 1 -
31 1/61008/11 Гайка М8х1,25-6Н 1 -
33 1/21647/11 Гайка М10х1,25-6Н 4 -
34 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 2 -
36 1/60432/21 Болт М8-6gх16 14 -
37 1/60434/21 Болт М8-6gх20 2 -
39 1/13069/21 Болт М10х1,25-6gх30 5 -
40 853032 Болт М12х1,25-6gх65 2 -
42 853062 Болт М8-6gх45 1 -
45 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4 -
47 1/05196/01 Шайба плоская 8х17 14 -
48 1/26386/01 Шайба плоская 10,6х18х2 2 -
49 1/05166/77 Шайба 8 пружинная 18 -
50 1/05168/77 Шайба 10 пружинная 5 -
53 1/07336/01 Шплинт 3х25 2 -
54 853897 Хомут 75 1 -
56 146.1301010-10ГЧ Радиатор 1 -
57 146.1301010-11 Радиатор ТУ 4591-042-00232182-1997 1 -
58 45 104 998 010 190 Хомут ТОRRО16-27/12-С7W1 2 -
59 45 104 998 010 590 Хомут ТОRRО60-80/12-С7W1 2 -
60 45 101 998 010 690 Хомут ТОRRО70-90/12-С7W1 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
