Установка топливного бака, ФГОТ и топлипроводов
/ КамАЗ 65116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

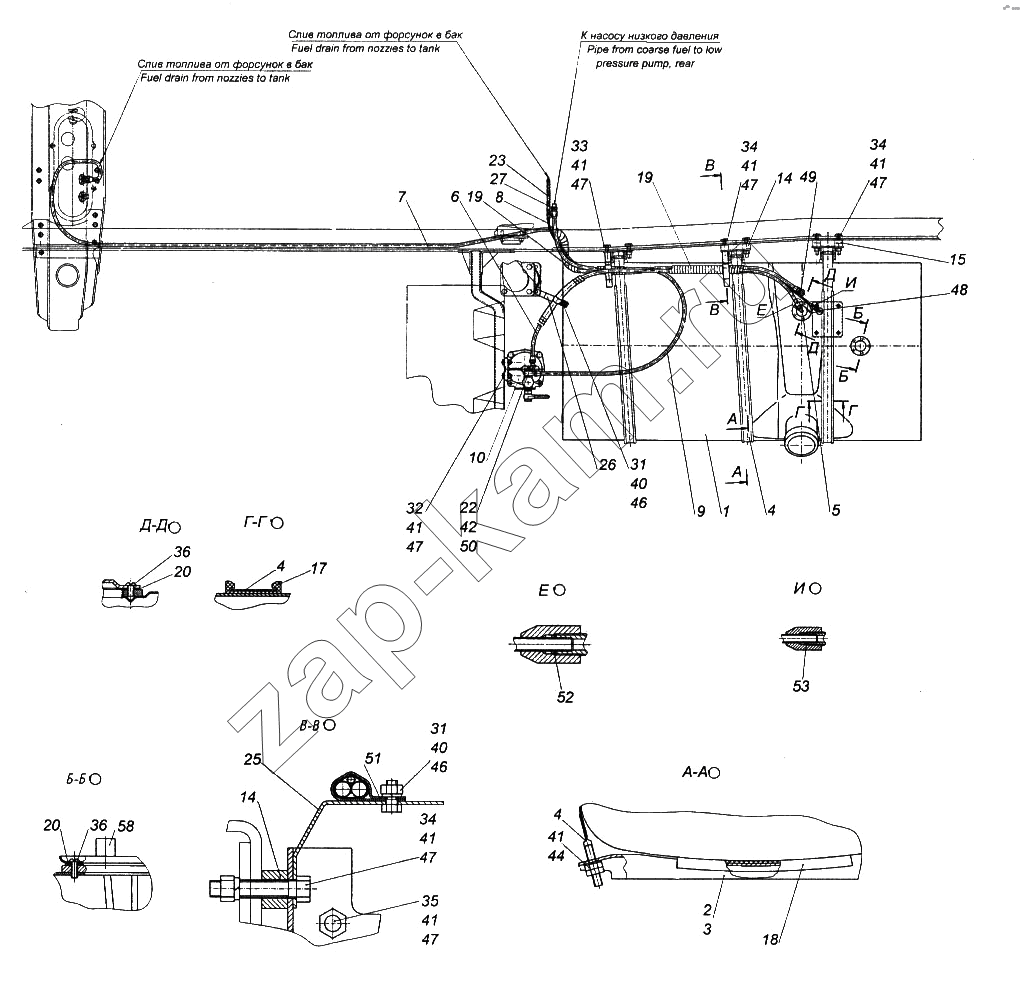

Схема/чертеж: Установка топливного бака, ФГОТ и топлипроводов / КамАЗ 65116
1
2
3
4
4
4
5
6
7
8
9
10
14
14
15
17
18
19
19
20
20
22
23
25
26
27
31
31
32
32
33
34
34
34
36
36
40
40
41
41
41
41
41
41
41
42
44
46
46
47
47
47
47
47
47
48
49
50
51
52
53
58
Поз. Артикул Название детали Кол-во Цена
1 541121-1101010-10 Бак топливный 1 -
2 53212-1101104 Кронштейн крепления топливного бака (сварка) 2 -
3 53212-1101104-10 Кронштейн крепления топливного бака 1 -
4 53212-1101110 Хомут крепления топливного бака 3 -
5 65116-1104012 Трубка приемная с фильтром 1 -
6 53215-3506130 Трубка 1 -
7 53215-3506357 Трубка 1 -
8 53205-3570120 Трубка в сборе 1 -
9 53215-3506140 Трубка 1 -
10 7406.1105010-10 Фильтр грубой очистки с насосом предпусковой прокачки топлива 1 -
14 43118-1101119 Проставка 4 -
15 43118-1101119-10 Проставка 6 -
17 541121-1101115 Прокладка хомута крепления топливного бака 3 -
18 55102-1101109 Прокладка кронштейна крепления топливного бака 6 -
19 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 4 -
20 5320-3827013 Прокладка датчика 2 -
22 541121-1104274 Наконечник 2 -
23 5320-1101159 Рукав соединительный топливных трубопроводов 1 -
25 5320-1104083 Кронштейн крепления топливных трубопроводов 2 -
26 6460-1104083 Кронштейн крепления топливных трубопроводов 1 -
27 6520-1104018-14 Штуцер 1 -
31 1/60434/21 Болт М8-6gх20 3 -
32 1/55405/21 Болт М12х1,25-6gх35 2 -
33 1/55406/21 Болт М12х1,25-6gх40 4 -
34 1/55411/21 Болт М12х1,25-6gх65 10 -
36 1/03893/01 Винт М5-6gх10 10 -
40 1/61008/11 Гайка М8х1,25-6Н 3 -
41 1/61015/11 Гайка М12х1,25-6Н 22 -
42 1/02800/60 Прокладка уплотнительная 14х20х1,5 4 -
44 1/05200/01 Шайба плоская 12х22х3 3 -
46 1/05166/77 Шайба 8 пружинная 3 -
47 1/05170/77 Шайба 12 пружинная 16 -
48 853965 Угольник 6 ввертный 1 -
49 864823 Угольник ввертный 1 -
50 870005 Болт М14х1,5-6gх30 2 -
51 853890 Хомут специальный 3 -
52 864204 Кольцо уплотнительное 6 -
53 864269 Кольцо уплотнительное 1 -
58 СЯМИ407611-114-02 Датчик указателя уровня топлива 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
