Установка задних крыльев
/ КамАЗ 65116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

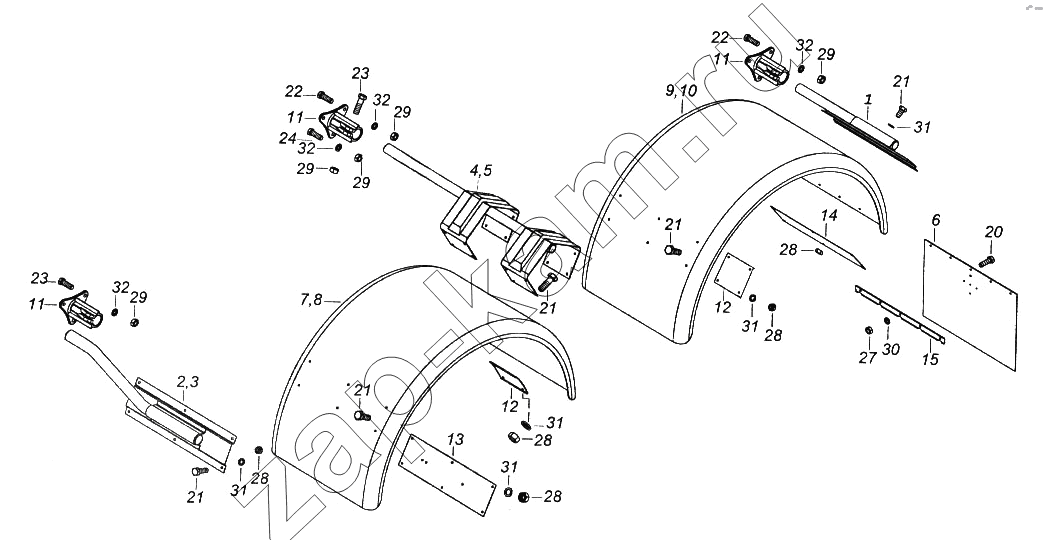

Схема/чертеж: Установка задних крыльев / КамАЗ 65116
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
20
21
21
21
21
21
22
22
23
23
24
27
28
28
28
28
28
29
29
29
29
29
30
31
31
31
31
31
32
32
32
32
Поз. Артикул Название детали Кол-во Цена
1 65116-8404141 Кронштейн крыла задний 2 -
2 65116-8404142 Кронштейн крыла передний правый 1 -
3 65116-8404143 Кронштейн крыла передний левый 1 -
4 65116-8404156 Кронштейн крыла средний правый 1 -
5 65116-8404157 Кронштейн крыла средний левый 1 -
6 5513-8404311 Фартук крыла 2 -
7 65116-8404012 Крыло заднее №1 правое 1 -
8 65116-8404013 Крыло заднее №1 левое 1 -
9 65116-8404014 Крыло заднее №2 правое 1 -
10 65116-8404015 Крыло заднее №2 левое 1 -
11 5410-8404151 Держатель заднего крыла 6 -
12 5513-8404194 Пластина 8 -
13 65116-8404318 Пластина 2 -
14 65116-8404319 Пластина 2 -
15 5513-8404326 Планка 2 -
20 1/09026/21 Болт М6-6gх25 8 -
21 1/60436/21 Болт М8-6gх25 56 -
22 1/55405/21 Болт М12х1,25-6gх35 10 -
23 1/55407/21 Болт М12х1,25-6gх45 12 -
24 1/55409/21 Болт М12х1,25-6gх55 2 -
27 1/58962/11 Гайка ЕМ6-6Н 8 -
28 1/61008/11 Гайка М8х1,25-6Н 56 -
29 1/61036/11 Гайка М12х1,25-6Н 24 -
30 1/05164/77 Шайба 6 пружинная 8 -
31 1/05166/77 Шайба 8 пружинная 56 -
32 1/05170/77 Шайба 12 пружинная 18 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
