65201-3400018 Установка трубопроводов
/ КамАЗ 65201 Евро 2-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

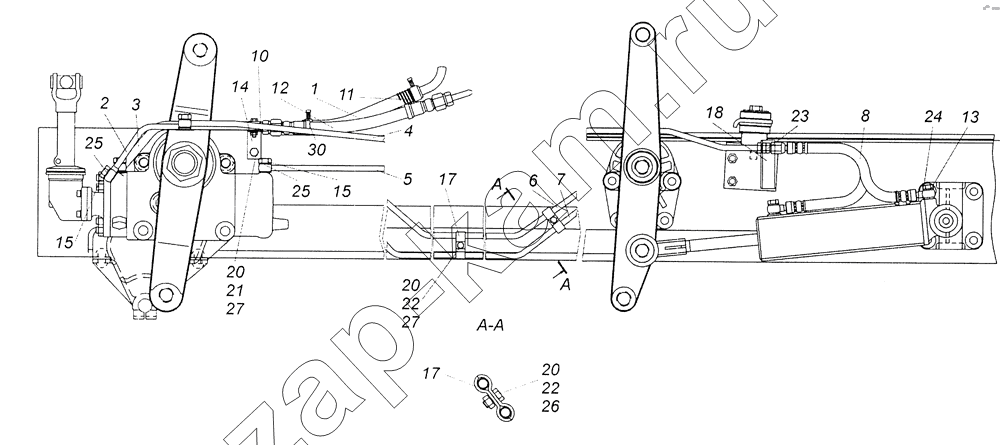

Схема/чертеж: 65201-3400018 Установка трубопроводов / КамАЗ 65201 Евро 2-3
1
2
3
4
5
6
7
8
10
11
12
13
14
15
15
17
17
20
20
20
21
22
22
23
24
25
25
26
27
27
30
Поз. Артикул Название детали Кол-во Цена
1 5511-8609090-01 Рукав высокого давления в сборе 1; -
2 6520-3408054 Труба высокого давления 1; -
3 6520-3408124 Труба низкого давления 1; -
4 65201-3408112 Труба высокого давления верхняя 1; -
5 65201-3408116 Труба высокого давления нижняя 1; -
6 65201-3408132 Труба высокого давления верхняя 1; -
7 65201-3408136 Труба высокого давления нижняя 1; -
8 6540-3408060 Шланг высокого давления дополнительного гидроцилиндра 2; -
10 5320-3408163 Планка крепления труб насоса 1; -
11 5320-3408165 Чехол защитный шланга низкого давления 1; -
12 5320-3408025 Шланг низкого давления насоса 1; -
13 5325-3408203 Болт М16х1,5 поворотный 2; -
14 6520-3408030 Кронштейн 1; -
15 6520-3408204 Болт М18х1,5 поворотный 4; -
16 65201-3408015 Кронштейн 1; -
17 53205-3506441 Скоба 3; -
20 1/60432/21 Болт М8-6gх16 3; -
21 1/60436/21 Болт М8-6gх25 1; -
22 1/61008/11 Гайка М8х1,25-6Н 4; -
23 853542 Гайка М18х1,5-6Н 2; -
24 1/02570/60 Прокладка 16,2х22х1,5 4; -
25 1/02599/60 Прокладка 18х24х1,5 8; -
26 1/26427/01 Шайба плоская 8,45х12х1 1; -
27 1/05166/77 Шайба 8 пружинная 3; -
30 45104998010890 Хомут ТОRRО20-32/12-С7W1 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
