65201-8404002 Установка задних крыльев
/ КамАЗ 65201 Евро 2-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

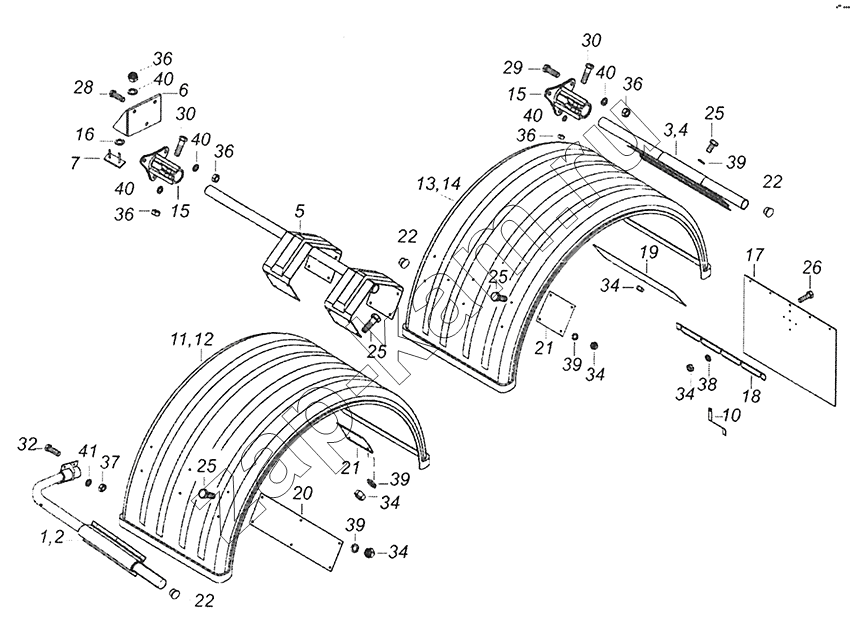

Схема/чертеж: 65201-8404002 Установка задних крыльев / КамАЗ 65201 Евро 2-3
1
2
3
4
5
6
7
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
22
25
25
25
25
26
28
29
30
30
32
34
34
34
34
34
36
36
36
36
36
37
38
39
39
39
39
40
40
40
40
40
41
Поз. Артикул Название детали Кол-во Цена
1 65201-8404140-20 Кронштейн крыла задний правый 1; -
2 65201-8404141-20 Кронштейн крыла задний левый 1; -
3 65201-8404150-20 Кронштейн крыла задний правый 1; -
4 65201-8404151-20 Кронштейн крыла задний левый 1; -
5 65201-8404157 Кронштейн крыла средний 2; -
6 6520-8404171-14 Кронштейн средний 2; -
7 6520-8404177-14 Прижим 4; -
10 43105-8403188 Опора грязевого щитка 10; -
11 65201-8404014 Крыло заднее №2правое 1; -
12 65201-8404015 Крыло заднее №2 левое 1; -
13 65201-8404016 Крыло заднее №3 правое 1; -
14 65201-8404017 Крыло заднее №3 левое 1; -
15 5410-8404151 Держатель заднего крыла 4; -
16 6520-8404179-14 Шайба 16; -
17 6520-8404190 Фартук заднего крыла 2; -
18 6520-8404192 Планка крепления фартука 2; -
19 6460-8404318 Пластина задняя 2; -
20 65116-8404319 Пластина 2; -
21 6520-8404365-14 Пластина 8; -
22 65117-8410045 Заглушка 6; -
25 1/60434/21 Болт М8-6gх20 80; -
26 1/60436/21 Болт М8-6gх25 10; -
28 1/55405/21 Болт М12х1,25-6gх35 6; -
29 1/55406/21 Болт М12х1,25-6gх40 6; -
30 1/55407/21 Болт М12х1,25-6gх45 4; -
32 1/59810/21 Болт М16х1,5-6gх55 8; -
34 1/61008/11 Гайка М8х1,25-6Н 90; -
36 1/61015/11 Гайка М12х1,25-6Н 24; -
37 1/21641/11 Гайка М16х1,5-6Н 8; -
38 1/26470/01 Шайба плоская 8,45х25х2,5 10; -
39 1/05166/73 Шайба 8 пружинная 80; -
40 1/05170/23 Шайба пружинная 12 24; -
41 1/05172/77 Шайба 16 пружинная 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
