6522-8603100-80 Установка гидроцилиндра
/ КамАЗ 65201 Евро 2-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

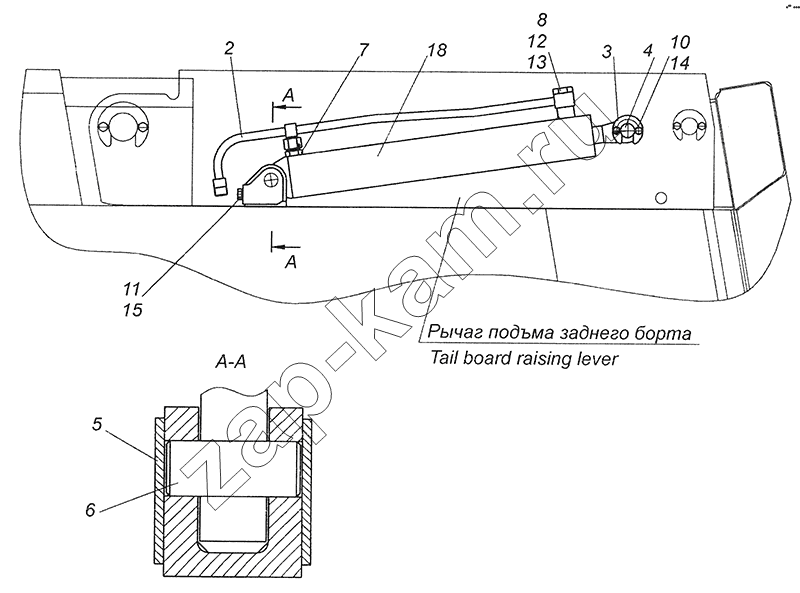

Схема/чертеж: 6522-8603100-80 Установка гидроцилиндра / КамАЗ 65201 Евро 2-3
2
3
4
5
6
7
8
10
11
12
13
14
15
18
Поз. Артикул Название детали Кол-во Цена
2 6522-8609072-80 Труба высокого давления 1; -
3 6522-8503060-80 Держатель оси 1; -
4 6522-8503062-80 Ось 1; -
5 6522-8503114-80 Ограничитель 1; -
6 6522-8503116-80 Ось 1; -
7 6522-8609054-80 Штуцер 1; -
8 6522-8609068-80 Болт 1; -
10 1/09026/21 Болт М6-6gх25 2; -
11 1/59705/21 Болт М10х1,25-6gх20 1; -
12 45104999100600 Кольцо 1; -
13 45104999103200 Кольцо 1; -
14 1/05164/73 Шайба 6 пружинная 2; -
15 1/05168/73 Шайба 10 пружинная 1; -
18 45104860300100 Гидроцилиндр 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
