Установка механизма опрокидывания кабины
/ КамАЗ 6520

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

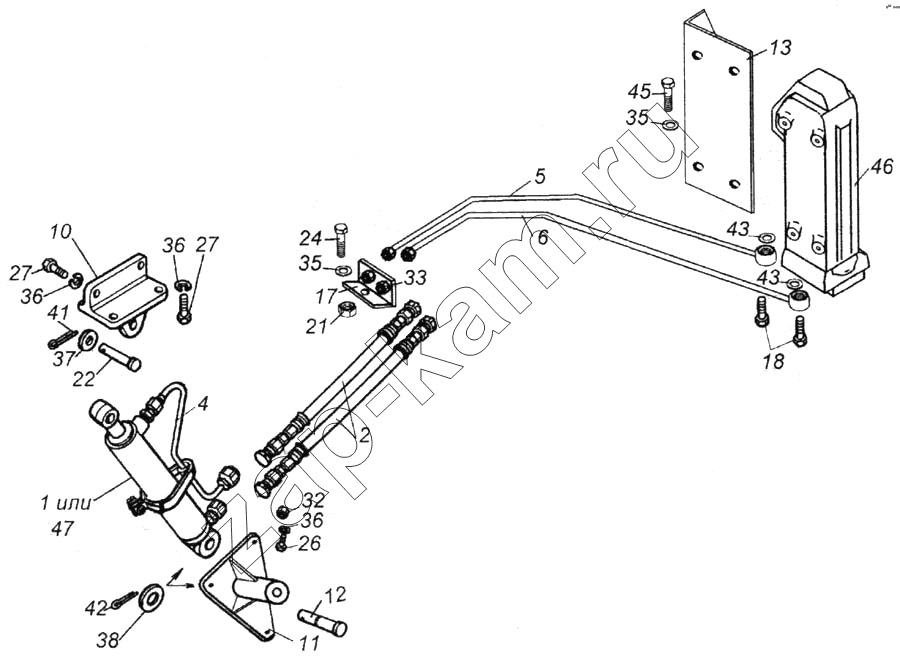

Схема/чертеж: Установка механизма опрокидывания кабины / КамАЗ 6520
1
2
4
5
6
10
11
12
13
17
18
21
22
24
26
27
27
32
35
35
36
36
36
37
38
41
42
43
43
45
46
47
Поз. Артикул Название детали Кол-во Цена
1 4310-5003014 Цилиндр механизма опрокидывания кабины в сборе 1 -
2 6520-5009052 Шланг к цилиндру опрокидывающего механизма кабины в сборе 2 -
4 43101-5009070 Труба к цилиндру опрокидывающего механизма 1 -
5 6520-5009090 Трубка 1 -
6 6520-5009094 Трубка 1 -
10 4310-5003110 Кронштейн 1 -
11 6520-5003113 Кронштейн цилиндра нижний 1 2 070 ₽
12 6520-5003115 Палец подвески гидроцилиндра 1 -
13 6520-5004085 Кронштейн насоса 1 -
17 6520-5009084 Кронштейн 1 -
18 43101-5009099 Болт поворотный -
21 251646 Гайка М10х1,25-6Н ОСТ 37.001.197-75 1 -
22 260141 Палец 16х70 ОСТ 37.001.163-97 1 110 ₽
24 1/59705/21 Болт М10х1,25-6gх20 1 -
26 1/55404/21 Болт М12х1,25-6gх30 3 -
27 1/55405/21 Болт М12х1,25-6gх35 4 -
32 1/61036/11 Гайка М12х1,25-6Н 7 -
35 1/05168/77 Шайба 10 пружинная 5 -
36 1/05170/77 Шайба 12 пружинная 11 -
37 1/35507/03 Шайба плоская 16х30 1 -
38 1/05206/01 Шайба плоская 25х42х4 2 -
41 1/07970/01 Шплинт 4х30 1 -
42 1/07974/01 Шплинт 4,7х40 1 -
43 102984/60 Прокладка 4 -
45 356-70510 Болт М10-6gх25 4 -
46 ШНКФ458662250 Насос 1 -
47 ШНКФ453198210 Гидроцилиндр 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
