Установка топливного бака, ФГОТ и топливопроводов
/ КамАЗ 6520

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

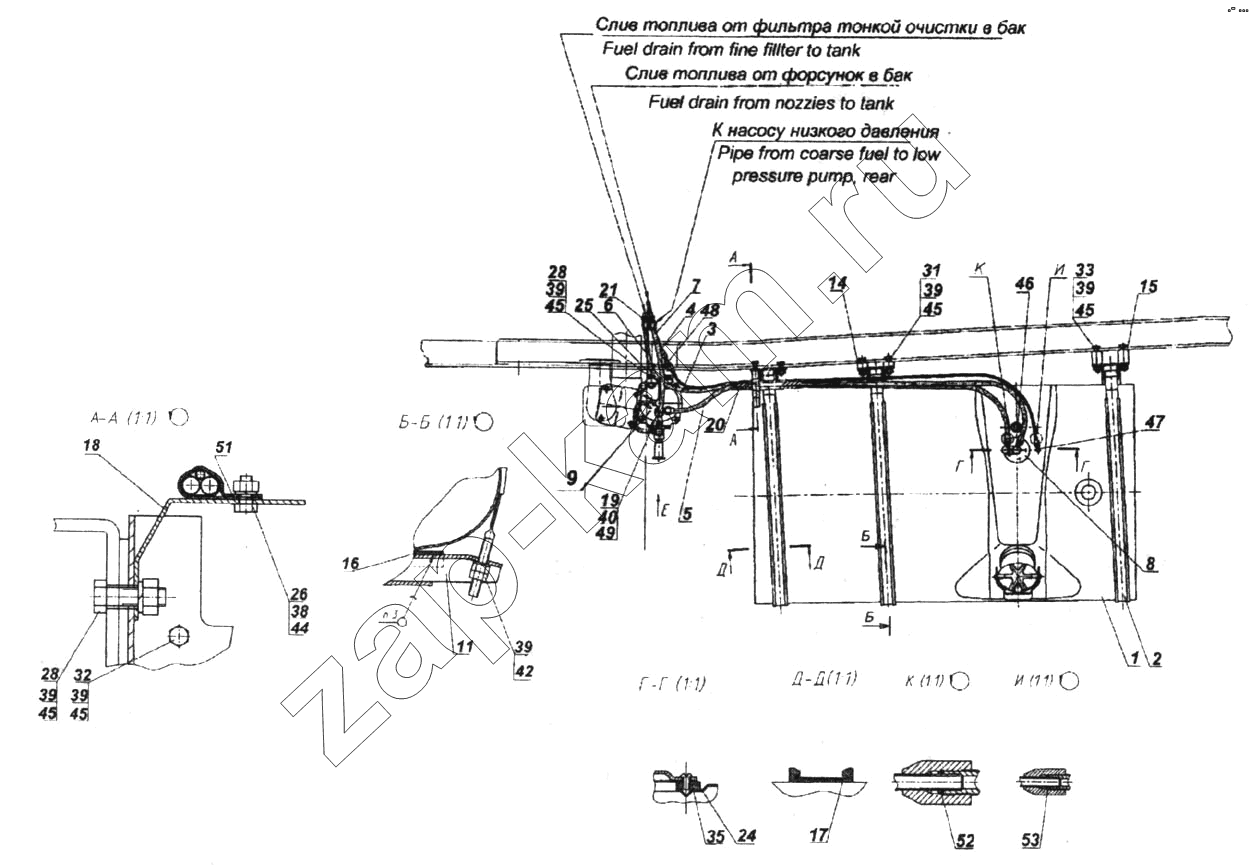

Схема/чертеж: Установка топливного бака, ФГОТ и топливопроводов / КамАЗ 6520
1
2
3
4
5
6
7
8
9
11
14
15
16
17
18
19
20
21
24
25
26
28
28
31
32
33
35
38
39
39
39
39
39
39
40
42
44
45
45
45
45
45
46
47
48
49
51
52
53
Поз. Артикул Название детали Кол-во Цена
1 541121-1101010-10 Бак топливный 1 -
2 53212-1101110 Хомут крепления топливного бака 3 -
3 53205-3570120 Трубка в сборе 1 -
4 53205-3570035 Трубка 1 -
5 53215-3506125 Трубка 1 -
6 53215-3506140 Трубка 1 -
7 53215-3506040 Трубка 1 -
8 541121-1104012 Топливозаборник 1 -
9 7406.1105010 Фильтр грубой очистки с насосом предпусковой прокачки топлива 1 -
11 53212-1101104 Кронштейн крепления топливного бака (сварка) 3 -
14 6520-1101118 Проставка 4 -
15 6520-1101118-10 Проставка 4 -
16 55102-1101109 Прокладка кронштейна крепления топливного бака 6 -
17 541121-1101115 Прокладка хомута крепления топливного бака 3 -
18 5320-1104083 Кронштейн крепления топливных трубопроводов 1 -
19 541121-1104274 Наконечник 4 -
20 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 1 -
21 6520-1104018-14 Штуцер 2 -
24 5320-3827013 Прокладка датчика 1 -
25 43114-1105019 Кронштейн 1 -
26 1/60432/21 Болт М8-6gх16 1 -
28 1/55405/21 Болт М12х1,25-6gх35 2 -
31 1/55409/21 Болт М12х1,25-6gх55 4 -
32 1/55411/21 Болт М12х1,25-6gх65 3 -
33 1/55414/21 Болт М12х1,25-6gх80 4 -
35 1/03893/01 Винт М5-6gх10 5 -
38 1/61008/11 Гайка М8х1,25-6Н 1 -
39 1/61015/11 Гайка М12х1,25-6Н 25 -
40 1/02800/60 Прокладка уплотнительная 14х20х1,5 8 -
42 1/05200/01 Шайба плоская 12х22х3 3 -
44 1/05166/77 Шайба 8 пружинная 1 -
45 1/05170/77 Шайба 12 пружинная 19 -
46 870882 Пробка коническая транспортная КГ 3/8" 1 -
47 853965 Угольник 6 ввертный 1 -
48 864920 Тройник 6 проходной 1 -
49 870005 Болт М14х1,5-6gх30 4 -
51 853890 Хомут специальный 1 -
52 864204 Кольцо уплотнительное 6 -
53 864269 Кольцо уплотнительное 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
