4308-8100005 Установка системы отопления кабины
/ КамАЗ 6520 (Euro-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

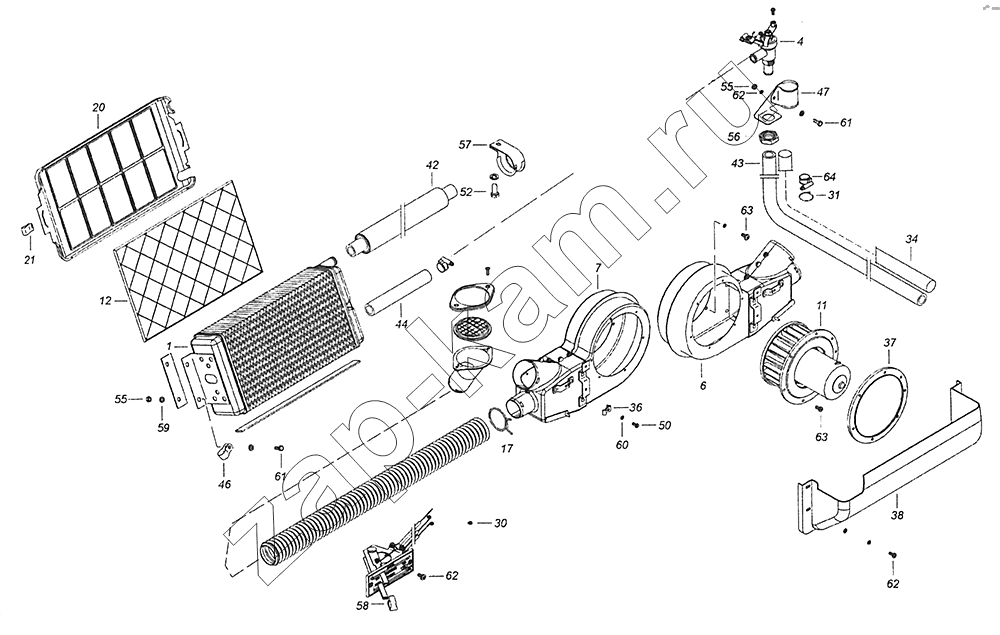

Схема/чертеж: 4308-8100005 Установка системы отопления кабины / КамАЗ 6520 (Euro-4)
4
4
4
6
7
11
12
17
20
21
30
31
34
36
37
38
42
43
44
46
47
50
52
55
55
56
57
58
59
60
61
61
62
62
62
63
63
64
Поз. Артикул Название детали Кол-во Цена
1 45104810106010 Радиатор отопителя салона автомобиля 1; -
4 1001-8105160 Кран отопителя 1; -
4 5320-8105160-01 Кран отопления 1; -
6 5320-8118026 Улитка с распределителем правая в сборе 1; -
7 5320-8118027 Улитка с распределителем левая в сборе 1; -
11 5320-8118069 Колесо рабочее с электродвигателем в сборе 2; -
12 5320-8101294 Фильтроэлемент 1; -
17 53205-3401228 Хомут 6; -
20 5320-8101290 Рамка фильтра 1; -
21 5320-8101292 Держатель 2; -
30 5320-1310277 Втулка оболочки троса 1; -
31 5320-3724119 Прокладка защитная пучка проводов 1; -
34 6520-8120151 Оболочка шланга отопителя 3; -
36 5320-8109365 Прижим троса 2; -
37 5320-8118093 Кольцо фланца 2; -
38 5320-8118101-01 Кожух 1; -
42 63501-8120111 Шланг отопителя подводящий 1; -
43 53205-8106058 Рукав 1; -
44 5320-8120143 Шланг отопителя передний 1; -
46 5320-8120165 Скоба 1; -
47 5320-8120167 Скоба отводящего шланга 1; -
50 853013 Болт М5-6gх10 3; -
52 1/38258/27 Болт с пружинной шайбой М8-6gx20 1; -
55 1/58962/11 Гайка ЕМ6-6Н 5; -
56 1/07269/11 Гайка М24х1,5-6Н 1; -
57 1/41950/76 Держатель 2; -
58 1/04181/00 Скоба закрытая 1; -
59 1/05194/01 Шайба плоская 6х12х1,5 6; -
60 1/11954/73 Шайба 5 пружинная 6; -
61 45104991010100 Болт М6-6gх16 5; -
62 45104992523400 Винт М5-6gx12 16; -
63 45104992512600 Винт М6-6gx12 6; -
64 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
