65201-3506170-02 Установка охладителя
/ КамАЗ 6520 (Euro-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

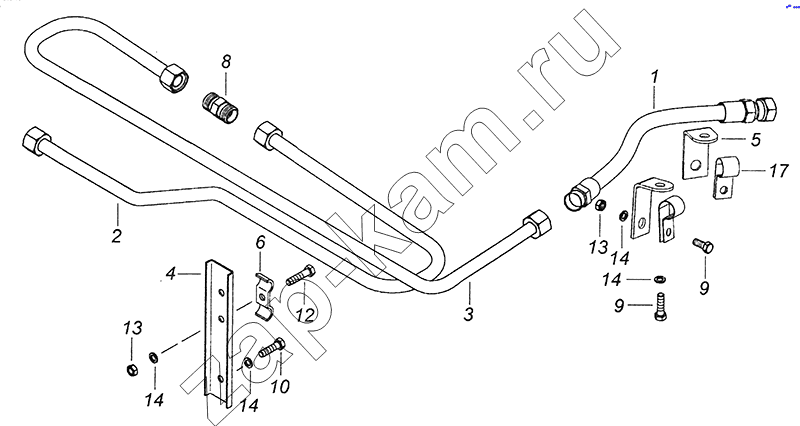

Схема/чертеж: 65201-3506170-02 Установка охладителя / КамАЗ 6520 (Euro-4)
1
2
3
4
5
6
8
9
9
10
12
13
13
14
14
14
14
17
Поз. Артикул Название детали Кол-во Цена
1 6520-3506060 Шланг гибкий соединительный 1; -
2 6520-3506190-36 Трубка 1; -
3 6520-3506190-05 Трубка 1; -
4 53205-3506184 Кронштейн 2; -
5 6520-3506100-82 Кронштейн 2; -
6 53205-3506441 Скоба 2; -
8 53205-3506452 Штуцер проходной 2; -
9 1/60434/21 Болт М8-6gх20 4; -
10 1/60432/21 Болт М8-6gх16 2; -
12 1/60438/21 Болт М8-6gх30 2; -
13 1/61008/11 Гайка М8х1,25-6Н 4; -
14 1/05166/77 Шайба 8 пружинная 8; -
17 86411-01 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
