6520-1001005-60 Установка силового агрегата
/ КамАЗ 6520 (Euro-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

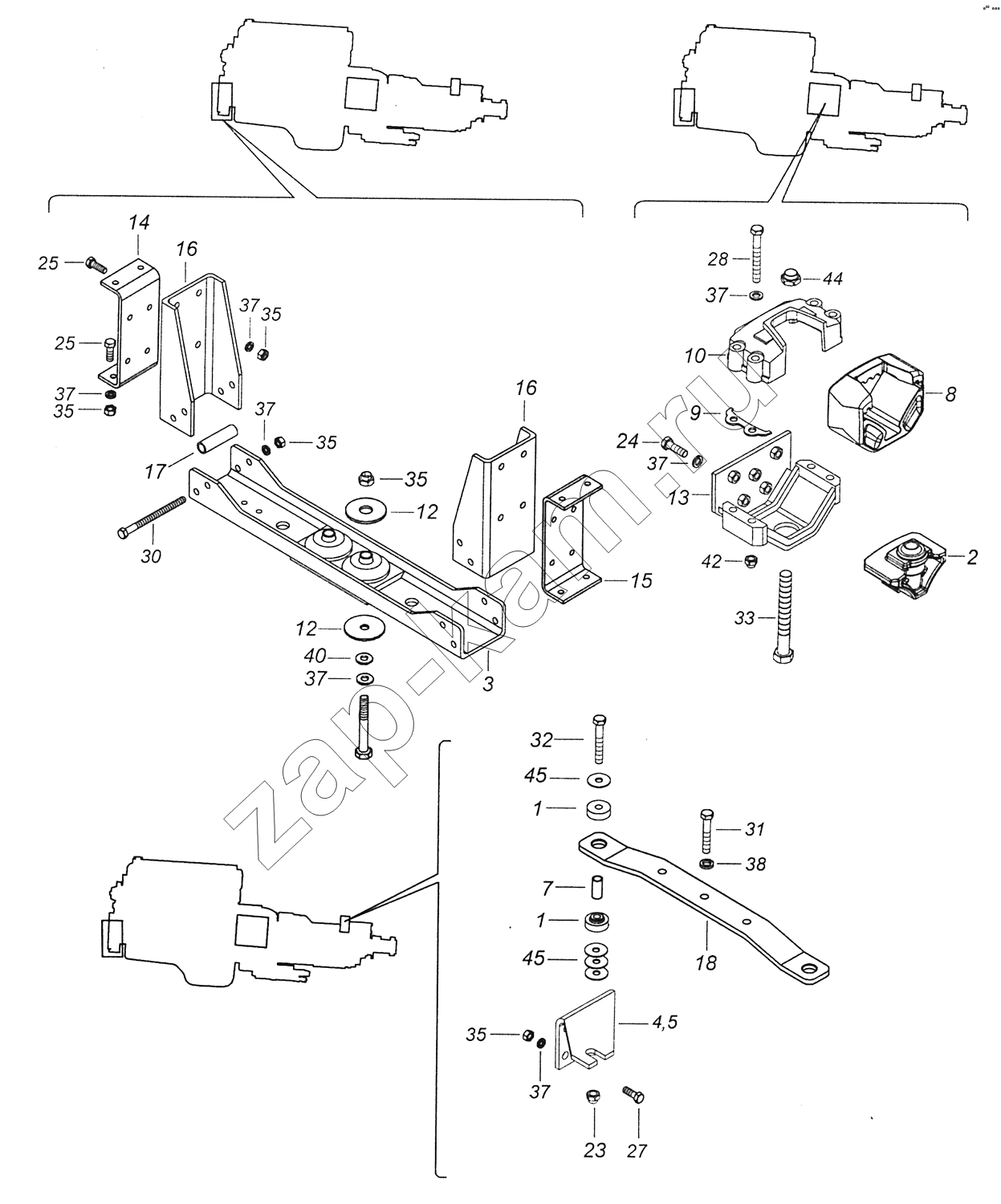

Схема/чертеж: 6520-1001005-60 Установка силового агрегата / КамАЗ 6520 (Euro-4)
1
1
2
3
4
5
7
8
9
10
12
12
13
14
15
16
16
17
18
23
24
25
25
27
28
30
31
32
33
35
35
35
35
35
37
37
37
37
37
37
37
38
40
44
45
45
Поз. Артикул Название детали Кол-во Цена
1 4310-1801028 Подушка подвески раздаточной коробки в сборе 4; -
2 5320-1001062-10 Башмак задней опоры силового агрегата в сборе 2; -
3 6520-1001009-19 Опора передняя с подушками 1; -
4 6520-1001172-60 Кронштейн поддерживающей опоры правый 1; -
5 6520-1001173-60 Кронштейн поддерживающей опоры левый 1; -
7 4310-1801040 Втулка 2; -
8 5320-1001051 Подушка задней опоры силового агрегата 2; -
9 5320-1001085 Прокладка регулировочная задней опоры 4; -
10 5320-1001109 Крышка задней опоры силового агрегата 2; -
12 53205-1001071 Шайба опорная 2; -
13 65115-1001048-59 Кронштейн задней опоры силового агрегата 2; -
14 6520-1001016-19 Стойка передней опоры правая 1; -
15 6520-1001017-19 Стойка передней опоры левая 1; -
16 6520-1001018-19 Кронштейн передней опоры 2; -
17 6520-1001019 Втулка 4; -
18 6460-1001171-24 Балка поддерживающей опоры 1; 5 620 ₽
23 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 2; -
24 1/55404/21 Болт М12х1,25-6gх30 10; -
25 1/55405/21 Болт М12х1,25-6gх35 16; -
27 1/55407/21 Болт М12х1,25-6gх45 8; -
28 1/55414/21 Болт М12х1,25-6gх80 8; -
30 1/55422/21 Болт М12х1,25-6gх160 4; -
31 1/13762/21 Болт М16х1,5-6gх35 3; -
32 1/59816/21 Болт М16х1,5-6gх100 2; -
33 1/59903/21 Болт М20х1,5-6gх160 2; -
35 1/61015/11 Гайка М12х1,25-6Н 30; -
37 1/05170/77 Шайба 12 пружинная 46; -
38 1/05172/77 Шайба 16 пружинная 3; -
40 1/26469/01 Шайба плоская 12,6х28х3 2; -
44 853528 Гайка М20х1,5-6Н 2; -
45 853617 Шайба плоская 17х55 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
