6520-1300023-65 Установка блока охлаждения
/ КамАЗ 6520 (Euro-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

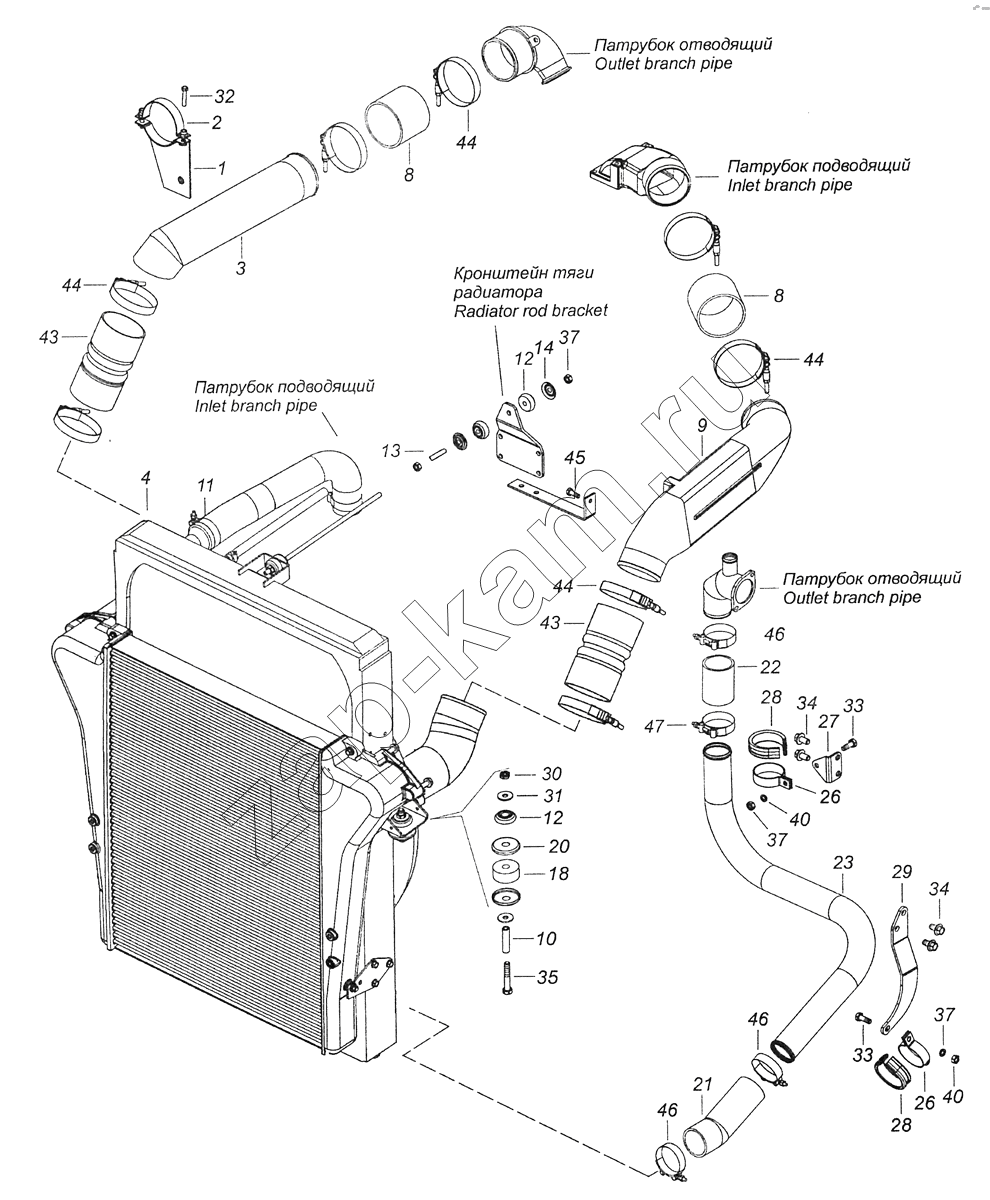

Схема/чертеж: 6520-1300023-65 Установка блока охлаждения / КамАЗ 6520 (Euro-4)
1
2
3
4
8
8
9
10
11
12
12
13
14
18
20
21
22
23
26
26
27
28
28
29
30
31
32
33
33
34
34
35
37
37
37
40
40
43
43
44
44
44
44
45
46
46
46
47
Поз. Артикул Название детали Кол-во Цена
1 6520-1170370-19 Кронштейн 1; -
2 6520-1170375-19 Хомут 1; -
3 6520-1170430-19 Труба правая 1; -
4 6520-1301005-65 Блок охлаждения 1; -
8 5297-1170265 Рукав 2; -
9 6520-1170450-19 Труба левая 1; -
10 6520-1302031 Втулка распорная 2; -
11 5480-1303150 Хомут 1; -
12 5320-1302037 Подушка крепления радиатора 2; 30 ₽
13 65115-1302037 Втулка распорная тяги 1; -
14 5320-1302038 Чашка буфера тяги 4; -
18 5320-1302060 Подушка подвески радиатора 2; -
20 5320-1302062 Чашка подвески радиатора 4; -
21 65115-1303026-10 Рукав 2; -
22 65228-1303010 Рукав 1; -
23 6520-1303028-65 Труба отводящая 1; -
26 5297-1303076 Хомут 1; -
27 6520-1303078-68 Кронштейн крепления трубы правый 1; -
28 5297-1303079 Прокладка хомута 2; -
29 6520-1303079-65 Кронштейн крепления трубы левый 1; -
30 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 2; -
31 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
32 1/60440/21 Болт М8-6gх40 2; -
33 1/13069/21 Болт М10х1,25-6gх30 2; -
34 853091 Болт М12-6gx22 4; -
35 1/55413/31 Болт М12х1,25-6gх75 2; -
37 1/21647/11 Гайка М10х1,25-6Н 4; -
40 1/05168/77 Шайба 10 пружинная 2; -
43 45104117002590 Патрубок 2; -
44 45104117002690 Хомут 8; -
45 45104991008200 Болт М8-6gх20 1; -
46 45104998010593 Хомут 3; -
47 45104998010594 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
