6520-1311005-30 Установка бачка расширительного
/ КамАЗ 6520 (Euro-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

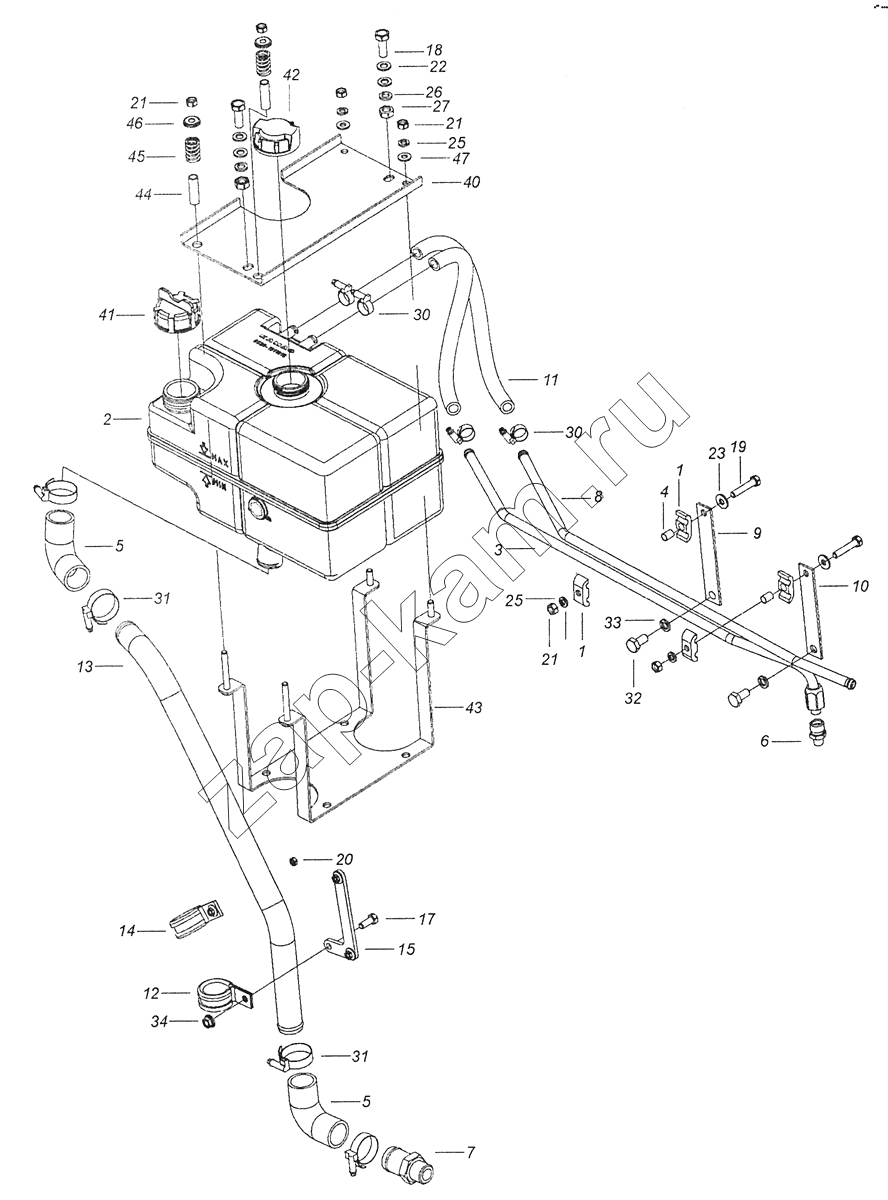

Схема/чертеж: 6520-1311005-30 Установка бачка расширительного / КамАЗ 6520 (Euro-4)
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
21
21
22
23
25
25
26
27
30
30
31
31
32
33
34
40
41
42
42
42
43
44
45
46
47
Поз. Артикул Название детали Кол-во Цена
1 740.1104440 Скоба 4; -
2 6520-1311010 Бачок расширительный 1; -
3 6520-1311050-30 Трубка отвода пара из двигателя 1; -
4 740.1104460-10 Втулка 2; -
5 5320-1311049-01 Рукав 2; -
6 53205-1015267 Штуцер ввертный 1; -
7 6520-1311079-68 Штуцер 1; -
8 6520-1311062-30 Трубка отвода пара из радиатора 1; -
9 6520-1311064-19 Кронштейн 1; -
10 6520-1311065-19 Кронштейн 1; -
11 5320-1311066-30 Рукав 2; -
12 54115-1311094 Хомут 2; -
13 6520-1311091-30 Труба перепускная 1; по запросу
14 6520-1311089-19 Прокладка хомута 2; -
15 6520-1311092-68 Кронштейн перепускной трубы 1; -
17 1/60434/21 Болт М8-6gх20 1; -
18 870012 Болт М10х1,25-6gх30 2; -
19 1/60440/21 Болт М8-6gх40 2; -
20 1/07259/11 Гайка низкая М6 1; -
21 1/61008/11 Гайка М8х1,25-6Н 6; -
22 1/26386/01 Шайба плоская 10,6х18х2 4; -
23 1/26467/01 Шайба плоская 8х20 2; -
24 1/05168/77 Шайба 10 пружинная 2; -
25 1/05166/77 Шайба 8 пружинная 4; -
26 1/05168/77 Шайба 10 пружинная 2; -
27 1/17017/11 Гайка М10х1,25-6Н 2; -
30 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 4; -
31 45104998011290 Хомут TORRO 30-45/12-C7W1 4; -
32 45104991050900 Болт М10-6gх20 2; -
33 45104993014100 Гайка фланцевая МбхбН 3; -
34 45104993014200 Гайка фланцевая М8-6Н 1; -
40 6520-1311025-30 Плита 1; -
41 6520-1311100 Крышка наливной горловины 1; -
42 5320-1311060 Пробка расширительного бачка в сборе 1; 360 ₽
42 9527-1311060-02 Пробка расширительного бачка 1; -
43 6520-1311040-30 Скоба с болтами 1; -
44 5320-1311075 Втулка 2; -
45 4310-3122017 Пружина 2; -
46 5320-1311080 Тарелка пружины 2; -
47 1/05196/01 Шайба плоская 8х17 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
