6460-3506042 Установка пневмоуправления системой АБС
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

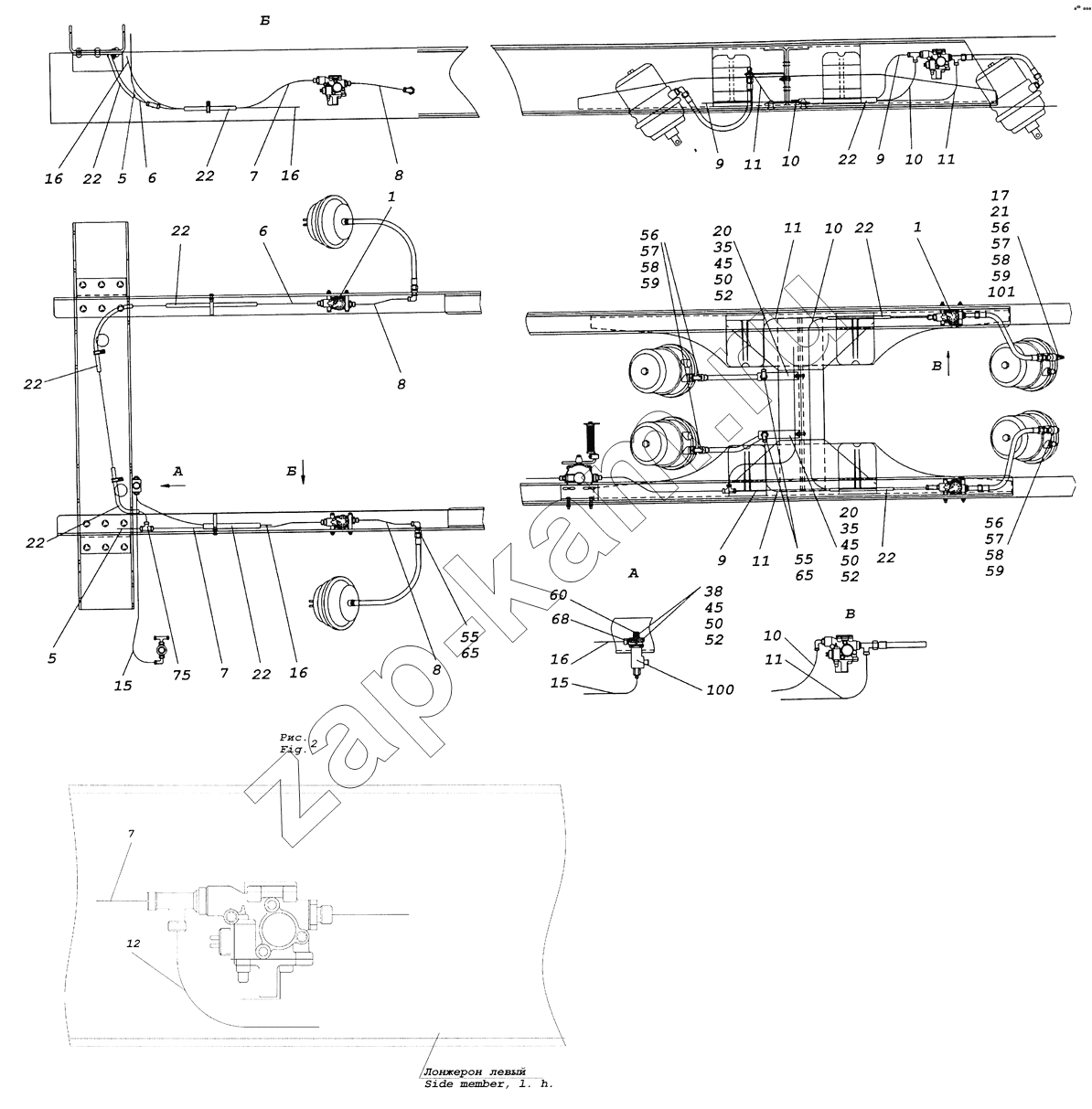

Схема/чертеж: 6460-3506042 Установка пневмоуправления системой АБС / КамАЗ 65226
1
1
5
5
6
6
7
7
7
8
8
8
9
9
9
10
10
10
10
11
11
11
11
11
12
15
15
16
16
16
16
17
20
20
21
22
22
22
22
22
22
22
22
22
35
35
38
45
45
45
50
50
50
52
52
52
55
55
56
56
56
57
57
57
58
58
58
59
59
59
60
65
65
68
75
100
101
Поз. Артикул Название детали Кол-во Цена
6460-3506042-22 6460-3506042-22 Установка пневмоуправления системой АБС 1; -
6460-3506042 6460-3506042 Установка пневмоуправления системой АБС 1; -
1 6460-3500042 Установка модуляторов АБС 1; -
2 6460-3500042-22 Установка модуляторов АБС 1; -
5 53215-3506050 Трубка 1; -
6 53215-3506170 Трубка 1; -
7 53215-3506075 Трубка 1; -
8 53215-3506030 Трубка 2; -
9 53215-3506085 Трубка 1; -
10 53215-3506185 Трубка 1; -
11 53215-3506110 Трубка 1; -
12 53205-3506135 Трубка 1; -
15 53205-3570075 Трубка 1; -
16 53205-3570068 Трубка 1; -
17 740-1003439 Кольцо уплотнительное 1; -
20 54112-3506088 Кронштейн 2; -
21 5297-3506016 Тройник 1; -
22 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 6; -
35 1/60439/21 Болт М8-6gх35 2; -
38 1/60444/21 Болт М8-6gх60 2; -
45 1/61008/11 Гайка М8х1,25-6Н 4; -
50 1/05166/77 Шайба 8 пружинная 4; -
52 1/05196/01 Шайба плоская 8х17 4; -
55 1/07266/11 Гайка низкая М18х1,5-6Н 3; -
56 1/07914/11 Гайка низкая М16х1,5-6Н 4; -
57 861023 Шайба 4; -
58 861030 Угольник ввертный 3; -
59 864236 Кольцо уплотнительное 4; -
60 864000-10 Клапан предохранительный крышки в сборе 1; -
65 864825 Угольник фланцевый проходной 3; -
68 864870 Штуцер ввертный 1; -
75 864921 Тройник 12 проходной 1; -
100 7Д3.524.022-10 Клапан электромагнитный 1; -
101 16-3515310 Клапан контрольного вывода в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
