6522-1170000-99 Установка системы охлаждения наддувочного воздуха
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

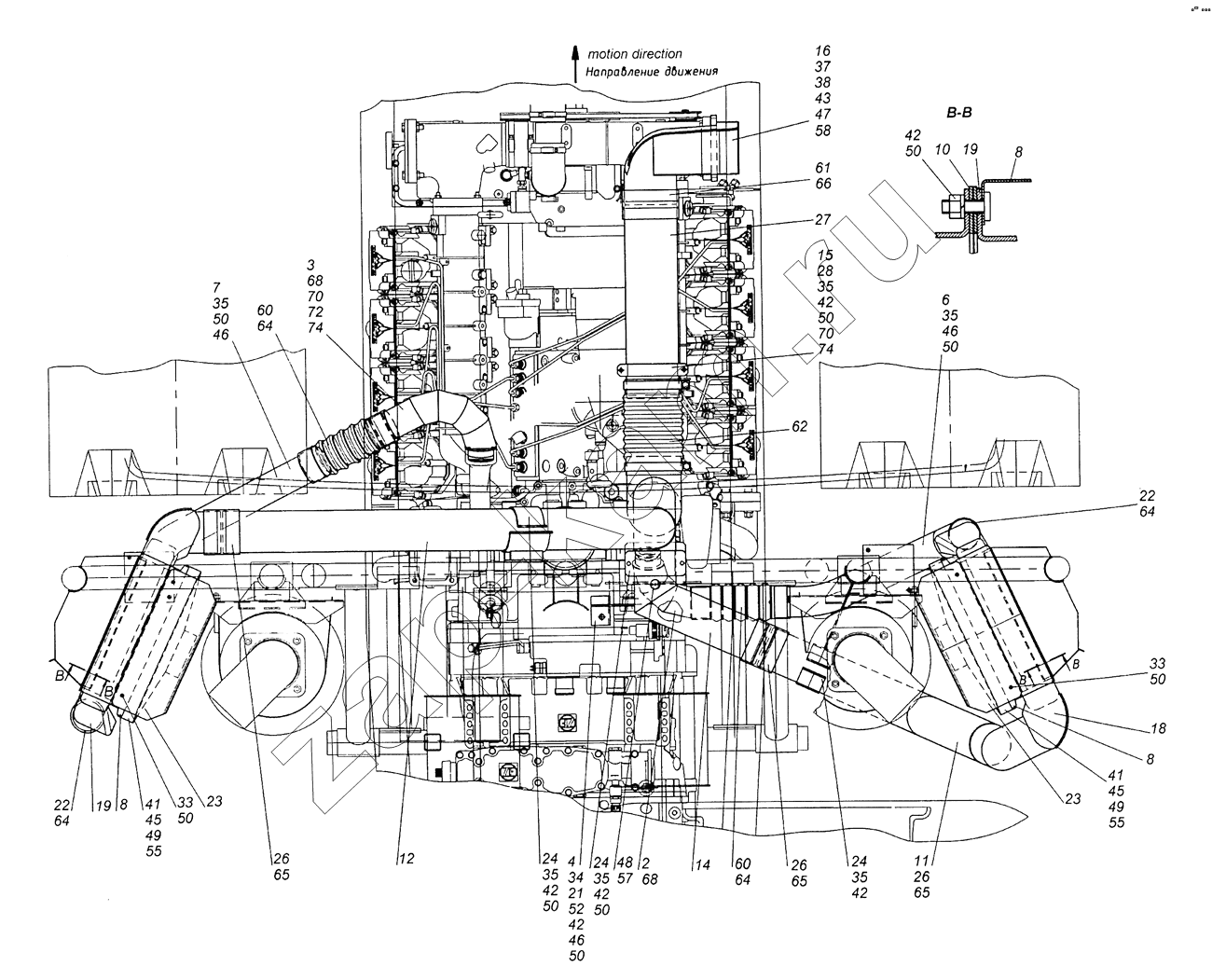

Схема/чертеж: 6522-1170000-99 Установка системы охлаждения наддувочного воздуха / КамАЗ 65226
2
3
4
6
7
8
8
8
10
11
12
14
15
16
18
19
19
21
22
22
23
23
24
24
24
26
26
26
27
28
33
33
34
35
35
35
35
35
35
37
38
41
41
42
42
42
42
42
42
43
45
45
46
46
46
47
48
49
49
50
50
50
50
50
50
50
50
50
52
55
55
57
58
60
60
61
62
64
64
64
64
65
65
65
66
68
68
70
70
72
74
74
Поз. Артикул Название детали Кол-во Цена
2 6522-1170030-99 Патрубок 1; -
3 6522-1170040-99 Патрубок 1; -
4 6522-1170050-99 Кронштейн 1; -
6 6522-1170060-99 Труба 1; -
7 6522-1170070-99 Труба 1; -
8 6522-1170080-99 Кожух вентиляторов 2; -
10 6522-1170090-99 Сетка 2; -
11 6522-1170100-99 Колено 1; -
12 6522-1170110-99 Труба 1; -
14 6522-1170120-99 Тройник 1; -
15 6522-1170145-99 Кронштейн 1; -
16 6522-1170150-99 Патрубок 1; -
18 6522-1170300-99 Теплообменник правый 1; -
19 6522-1170301-99 Теплообменник левый 1; -
21 6522-1170036-99 Болт 12х1,5-6gх30 1; -
22 Н30101369 Рукав 2; -
23 6522-1170088-99 Козырек 2; -
24 6522-1170107-99 Хомут 3; -
26 Н30101370 Рукав 4; -
27 6522-1170140-99 Труба 1; -
28 6522-1170147-99 Хомут 1; -
33 1/60431/21 Болт М8-6gх14 4; -
34 853065 Болт М6-6gх30 1; -
35 1/60439/21 Болт М8-6gх35 12; -
37 1/13070/21 Болт М10х1,25-6gх40 2; -
38 1/13438/31 Болт М10х1,25-6gх50 2; -
41 1/03767/01 Винт М6-6gх16 12; -
42 1/61008/11 Гайка М8х1,25-6Н 16; -
43 1/21647/11 Гайка М10х1,25-6Н 2; -
45 1/05194/01 Шайба плоская 6х12х1,5 16; -
46 1/05196/01 Шайба плоская 8х17 9; -
47 1/26014/73 Шайба 10 волнистая 2; -
48 1/11954/77 Шайба 5 пружинная 1; -
49 1/05164/77 Шайба 6 пружинная 12; -
50 1/05166/77 Шайба 8 пружинная 22; -
52 1/05170/77 Шайба 12 пружинная 1; -
55 30100233 Электровентилятор VA 18-BP1-41MA Фирма «Spa!» 4; -
57 14.3828 Датчик температуры 40° С 1; -
58 0422-1485 Прокладка 1; -
60 99446639EZ1J Патрубок 2; -
61 0118-0787 Патрубок 1; -
62 0118-0681 Патрубок фирма DEUTZ 1; -
64 Хомут Хомут 8; -
65 GBS Хомут с компенсатором Ф104-112 мм с шириной ленты 18-20 мм ф.NОRМА 8; -
66 0118-0305 Хомут 4; -
68 Кольцо Кольцо 2; -
70 БолтМ10 Болт 2; -
72 Шайба10 Шайба 1; -
74 Шайба10 Шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
