6522-1300023-99 Установка радиатора
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

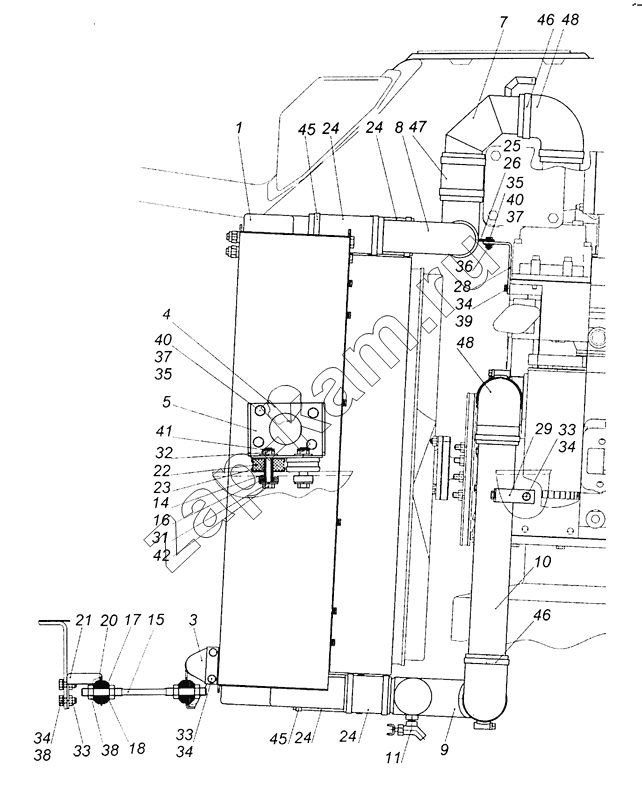

Схема/чертеж: 6522-1300023-99 Установка радиатора / КамАЗ 65226
1
3
4
5
7
8
9
10
11
14
15
16
17
18
20
21
22
23
24
24
24
24
25
26
28
29
31
32
33
33
33
34
34
34
34
35
35
36
37
37
38
38
39
40
40
41
42
45
45
46
46
47
48
48
Поз. Артикул Название детали Кол-во Цена
1 6522-1301005-99 Блок радиаторов 1; -
3 6522-1302030-99 Кронштейн тяги задний с трубой 1; -
4 6522-1302077-99 Кронштейн подвески радиатора 1; -
5 6522-1302177-99 Кронштейн подвески радиатора 1; -
7 6522-1303020-99 Труба подводящая верхняя 1; -
8 6522-1303030-99 Труба подводящая нижняя 1; -
9 6522-1303040-99 Труба отводящая нижняя 1; -
10 6522-1303050-99 Труба отводящая верхняя 1; -
11 5320-8105010-01 Кран сливной в сборе 1; -
14 6522-1302031-99 Втулка распорная 4; -
15 6522-1302035-99 Тяга крепления радиатора 1; -
16 5320-1302037 Подушка крепления радиатора 4; 30 ₽
17 6522-1302038-99 Чашка буфера тяги 4; -
18 6522-1302039-99 Втулка распорная 2; -
20 5320-1302040 Буфер тяги крепления радиатора 4; -
21 6522-1302047-99 Кронштейн тяги радиатора передний 1; -
22 5320-1302060 Подушка подвески радиатора 4; -
23 5320-1302062 Чашка подвески радиатора 8; -
24 6522-1303010-99 Рукав 4; -
25 5297-1303076 Хомут 2; -
26 5297-1303079 Прокладка хомута 2; -
28 6522-1303079-99 Кронштейн трубы подводящей нижней 1; -
29 6522-1303179-99 Кронштейн трубы отводящей верхней 1; -
31 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 8; -
32 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 4; -
33 251645 Гайка М8-6Н ОСТ 37.001.197-75 8; -
34 1/60432/21 Болт М8-6gх16 10; -
35 1/59705/21 Болт М10х1,25-6gх20 10; -
36 1/21647/11 Гайка М10х1,25-6Н 8; -
37 1/26386/01 Шайба плоская 10,6х18х2 10; -
38 1/05196/01 Шайба плоская 8х17 6; -
39 1/05166/77 Шайба 8 пружинная 2; -
40 1/05168/77 Шайба 10 пружинная 2; -
41 1/07336/01 Шплинт 3х25 4; -
42 853081 Болт М12х1,25-6gх70 4; -
45 45104998010590 Хомут ТОRRО 60-80/12-С7W1 8; -
46 45104998010690 Хомут ТОRRО70-90/12-С7W1 8; -
47 0117-3148 Рукав ф.Deutz 1; -
48 0422-3348 Рукав ф.Deutz 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
