6522-3400018-99 Установка трубопроводов
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

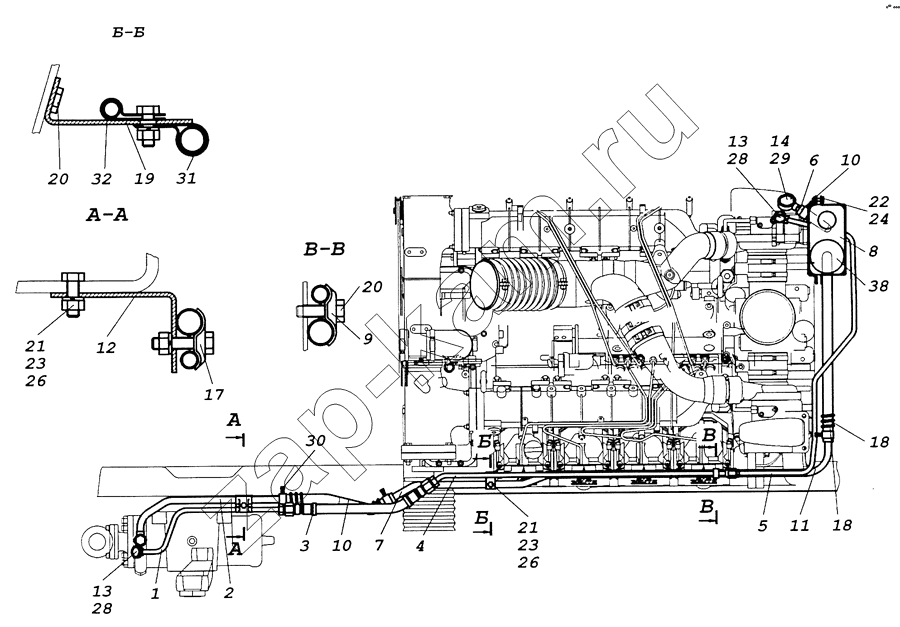

Схема/чертеж: 6522-3400018-99 Установка трубопроводов / КамАЗ 65226
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
17
18
18
19
20
20
21
21
22
23
23
24
26
26
28
28
29
30
31
32
38
Поз. Артикул Название детали Кол-во Цена
1 6520-3408054 Труба высокого давления 1; -
2 6520-3408124 Труба низкого давления 1; -
3 55102-8609090 Рукав высокого давления в сборе 1; -
4 6522-3408110-99 Труба высокого давления 1; -
5 6522-3408112-99 Труба высокого давления задняя 1; -
6 6522-3408208-99 Труба низкого давления короткая 1; -
7 6522-3408116-99 Труба низкого давления 1; -
8 5297-3407201-20 Скоба бачка 1; -
9 6522-3408163-99 Планка крепления труб насоса 1; -
10 5320-3408025 Шланг низкого давления насоса 2; -
11 53205-3408025 Шланг низкого давления насоса 1; -
12 6520-3408030 Кронштейн 2; -
13 6520-3408204 Болт М18х1,5 поворотный 3; -
14 43101-3408205-60 Болт М26х1,5 поворотный 1; -
17 5320-3408163 Планка крепления труб насоса 1; -
18 5320-3408165 Чехол защитный шланга низкого давления 3; -
19 6522-3408019-99 Кронштейн 1; -
20 1/55400/23 Болт М12х1,25-6gх16 2; -
21 251645 Гайка М8-6Н ОСТ 37.001.197-75 3; -
22 1/09022/21 Болт ТЕМ6-6gх16 .2; -
23 1/60439/21 Болт М8-6gх35 3; -
24 1/58962/11 Гайка ЕМ6-6Н 2; -
26 1/05186/77 Шайба пружинная 8 3; -
28 1/02599/60 Прокладка 18х24х1,5 6; -
29 1/02646/60 Прокладка 26х32 2; -
30 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
31 864411-01 Хомут 1; -
32 870920 Кляммер 13 1; -
38 45104340000190 Бачок С-123018 ф. "RВL" 1; 2 400 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
