Установка механизма опрокидывания кабины и запасного колеса
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

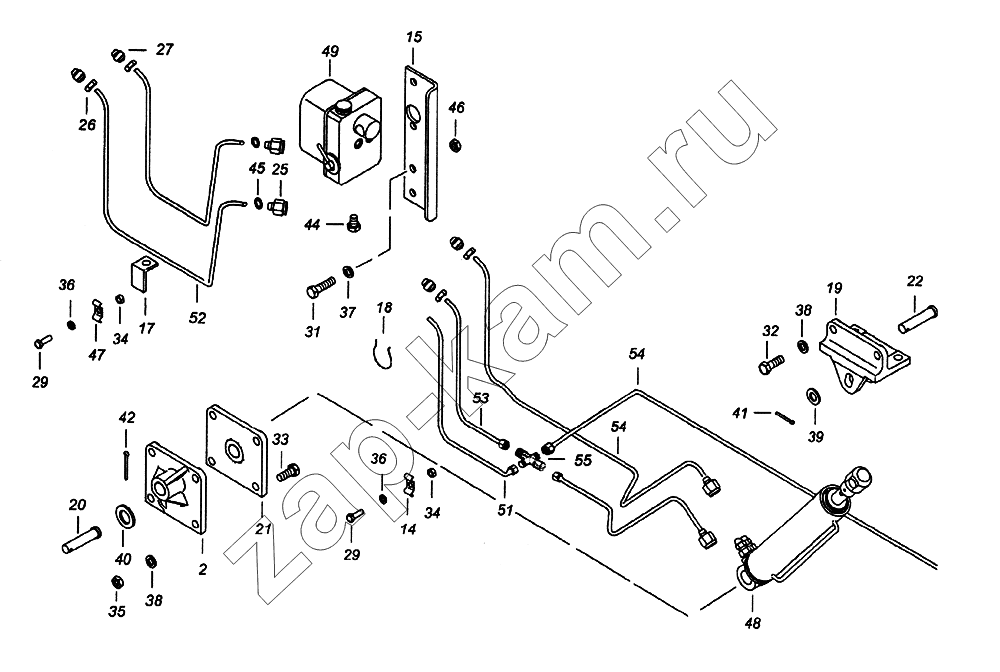

Схема/чертеж: Установка механизма опрокидывания кабины и запасного колеса / КамАЗ 65226
2
14
15
17
18
19
20
21
22
25
26
27
29
29
31
32
33
34
34
35
36
36
37
38
38
39
40
41
42
44
45
46
47
48
49
51
52
53
54
54
55
Поз. Артикул Название детали Кол-во Цена
2 6522-5003113-99 Кронштейн цилиндра нижний 1; -
14 740.1104358 Скоба крепления топливных трубок 2; -
15 65226-5004085-10 Кронштейн 1; -
17 43114-5009084-30 Кронштейн трубопроводов 1; -
18 53205-3401228 Хомут 15; -
19 4310-5003110-10 Кронштейн 1; -
20 6520-5003115 Палец подвески гидроцилиндра 1; -
21 6522-5003120-99 Проставка 1; -
22 4310-5003114 Палец 1; -
25 43255-5009057 Штуцер 6; -
26 4310-5009062-01 Гайка накидная 2; -
27 65226-5003191 Штуцер 2; -
29 1/60438/21 Болт М8-6gх30 2; -
31 1/59707/21 Болт М10х1,25-6gх25 2; -
32 1/55405/21 Болт М12х1,25-6gх35 4; -
33 1/55407/21 Болт М12х1,25-6gх45 4; -
34 1/61008/11 Гайка М8х1,25-6Н 2; -
35 1/61036/11 Гайка М12х1,25-6Н 4; -
36 1/05166/73 Шайба 8 пружинная 2; -
37 1/05168/77 Шайба 10 пружинная 2; -
38 1/05170/77 Шайба 12 пружинная 8; -
39 1/05204/01 Шайба плоская 21х35х4 1; -
40 1/05206/01 Шайба плоская 25х42х4 2; -
41 1/07970/01 Шплинт 4х30 1; -
42 1/07974/01 Шплинт 4,7х40 1; -
44 853135 Болт М12х1,25-6gх15 2; -
45 1/02984/60 Прокладка 12,2х18х1,5 6; -
46 1/07910/11 Гайка М10х1,25-6Н 2; -
47 853920 Скоба крепления воздухоотводящей трубки 1; -
48 45 104500321400 Гидроцилиндр ШНКФ 453198.214 БЗАГУ 1; -
49 45 104 5004 003 90 Насос опрокидывания кабины КТС 40-506.900-К2 РРТ, Сербия 1; -
50 45 104500400590 Трубка 111573-900 Power-Packer 1; -
51 45 104500401090 Трубка 111577-900 Power-Packer 1; -
52 45 104500400890 Трубка 111578-900 Power-Packer 2; -
53 45 104500401390 Трубка 111580-900 Power-Packer 1; -
54 45 104500401290 Трубка 111581-900 Power-Packer 2; -
55 45 104500401490 Крестовина P6-LPPT, Сербия 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
