Установка педали и привода выключения сцепления
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

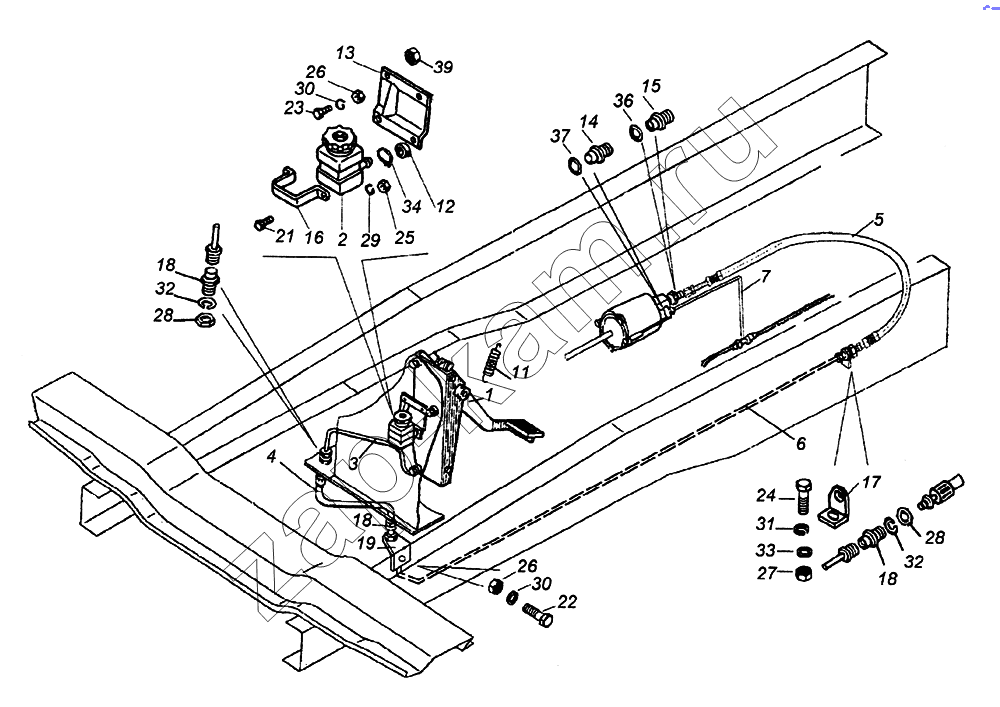

Схема/чертеж: Установка педали и привода выключения сцепления / КамАЗ 65226
1
2
3
4
5
6
7
11
12
13
14
15
16
17
18
18
18
19
21
22
23
24
25
26
26
27
28
28
29
30
30
31
32
32
33
34
36
37
39
Поз. Артикул Название детали Кол-во Цена
1 6520-1602008 Педаль сцепления с кронштейном и главным цилиндром 1; -
2 5320-1602560 Бачок главного цилиндра в сборе 1; -
3 5320-1602588 Трубка от главного цилиндра в сборе 1; -
4 53215-1602590 Шланг гибкий привода управления сцеплением 1; -
5 53215-1602590-10 Шланг гибкий привода управления сцепления 1; -
6 65226-1602592 Трубка привода управления сцеплением 1; -
7 53205-3506080 Трубка 1; -
11 5320-1602034 Пружина оттяжная педали сцепления 1; -
12 5320-1602074 Уплотнитель 1; -
13 5320-1602076 Кронштейн бачка 1; -
14 864896 Штуцер ввертный 1; -
15 6350-1609613 Штуцер 1; -
16 5320-1602563 Хомут крепления бачка 1; -
17 5320-1602601 Скоба шланга привода управления сцеплением 1; -
18 5320-1602603 Штуцер соединительный 3; -
19 65226-1602145 Кронштейн крепления шланга 1; -
21 1/09020/21 Болт М6-6gх12 4; -
22 1/59707/21 Болт М10х1,25-6gх25 1; -
23 1/13069/21 Болт М10х1,25-6gх30 3; -
24 1/55403/21 Болт М12х1,25-6gх25 1; -
25 1/58962/11 Гайка ЕМ6-6Н 2; -
26 1/21647/21 Гайка М10х1,25-6Н 4; -
27 1/07910/11 Гайка М10х1,25-6Н 1; -
28 1/07914/11 Гайка низкая М16х1,5-6Н 4; -
29 1/05164/73 Шайба 6 пружинная 2; -
30 1/05168/77 Шайба 10 пружинная 4; -
31 1/05170/77 Шайба 12 пружинная 1; -
32 1/05172/77 Шайба 16 пружинная 4; -
33 1/05200/01 Шайба плоская 12х22х3 1; -
34 1/01685/90 Хомут 12 1; -
36 1/02800/60 Прокладка уплотнительная 14х20х1,5 1; -
37 1/02570/60 Прокладка 16,2х22х1,5 1; -
39 853544 Гайкодержатель М6 в сборе 2; -
40 864221 Кольцо уплотнительное толкателя 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
