Установка труб теплообменника ретардера
/ КамАЗ 65226

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

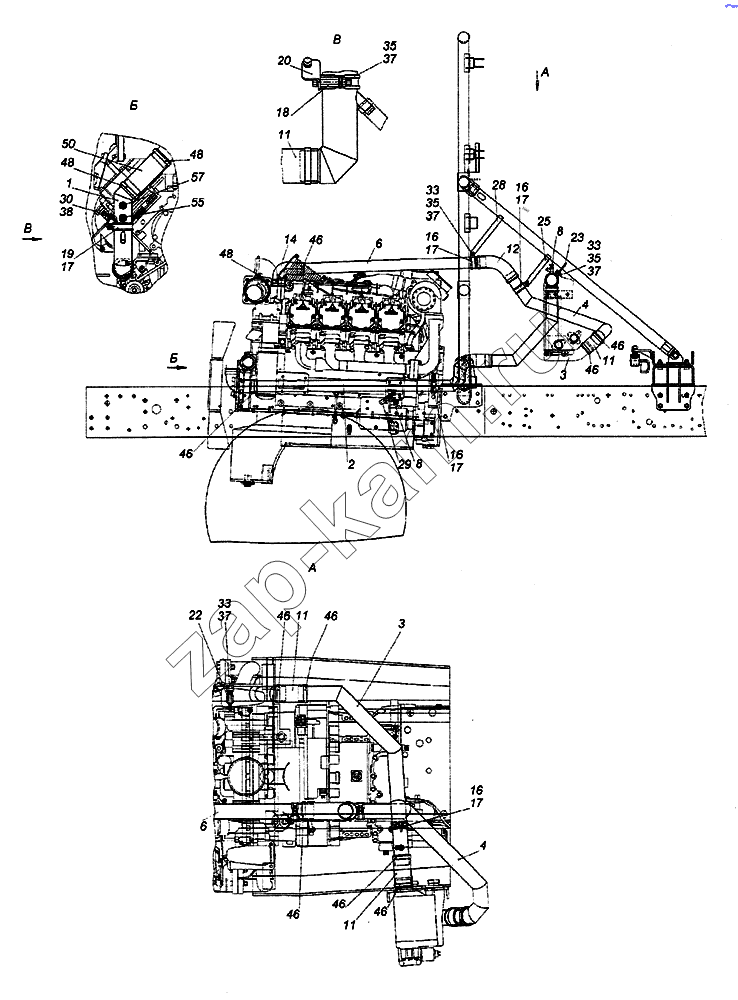

Схема/чертеж: Установка труб теплообменника ретардера / КамАЗ 65226
1
2
3
3
4
4
6
6
8
8
11
11
11
11
12
14
16
16
16
16
17
17
17
17
17
18
19
20
22
23
25
28
29
30
33
33
33
35
35
35
37
37
37
37
38
46
46
46
46
46
46
46
46
46
48
48
48
50
55
57
Поз. Артикул Название детали Кол-во Цена
1 6522-1303410-99 Труба с бонками 1; -
2 6522-1303420-99 Труба подводящая передняя 1; -
3 6522-1303430-99 Труба подводящая задняя 1; -
4 6522-1303440-99 Труба отводящая задняя 1; -
6 6522-1303470-99 Труба отводящая передняя 1; -
8 5320-8105010-01 Кран сливной в сборе 2; -
11 6522-1303010-99 Рукав 4; -
12 5297-1303024 Рукав 1; -
14 5297-1303025 Рукав 2; -
16 5297-1303076 Хомут 4; -
17 5297-1303079 Прокладка хомута 5; -
18 6522-1303416-99 Шестигранник 1; -
19 6522-1303417-99 Хомут 1; -
20 53205-8106044 Кронштейн крепления выхлопной трубы 1; -
22 6522-1303428-99 Стойка 1; -
23 6522-1303438-99 Кронштейн трубы подводящей задней 1; -
25 6522-1303448-99 Кронштейн трубы отводящей задней 1; -
28 6522-1303478-99 Кронштейн трубы отводящей передней 1; -
29 5320-1305043 Трубка 1; -
30 45104991051700 Болт М12-6gх30 1; -
33 1/13069/21 Болт М10х1,25-6gх30 4; -
35 1/21647/11 Гайка М10х1,25-6Н 5; -
37 1/05168/77 Шайба 10 пружинная 6; -
38 1/05170/77 Шайба 12 пружинная 1; -
46 45104998010590 Хомут ТОRRО 60-80/12-С7W1 11; -
48 45104998010690 Хомут ТОRRО70-90/12-С7W1 3; -
50 45104130300190 0117-0548 рукав L=185 мм фирма Deutz 1; -
51 45104130300290 4171-20600 рукав L=150 мм фирма Gates 4; -
52 45104130300390 34577/4 рукав L=150 мм фирма James Dawson 4; -
55 4573825081 Датчик ТМ 100А-0 ТУ 37.003.568-77 1; -
57 4573825172 Датчик ТМ 111-08 ТУ 37.003.569-90 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
